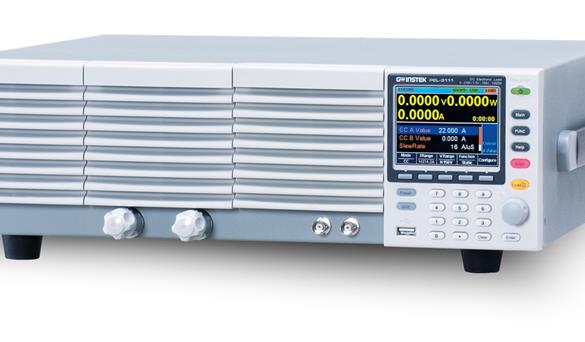

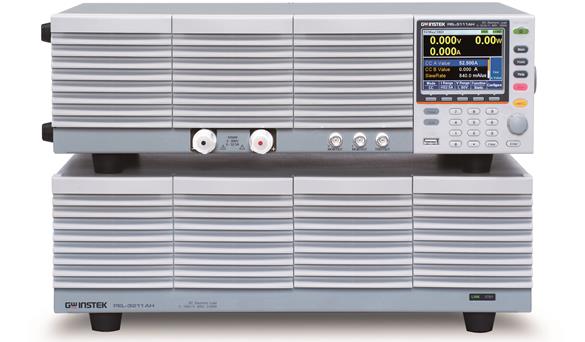

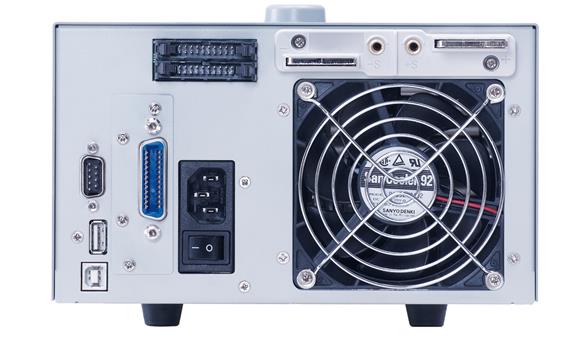

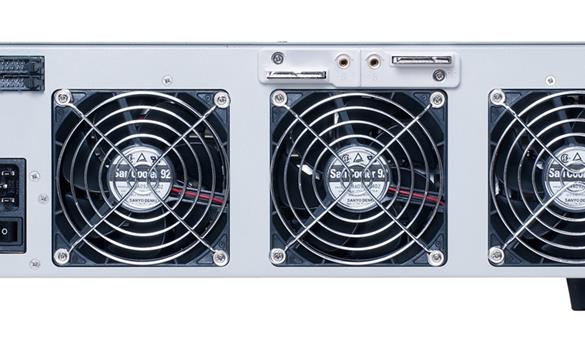

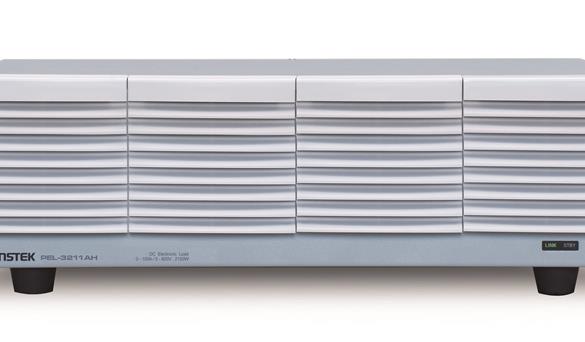

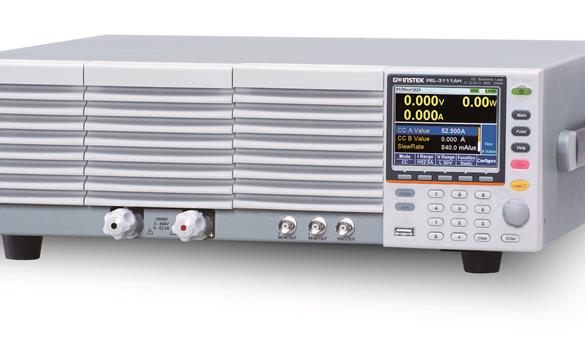

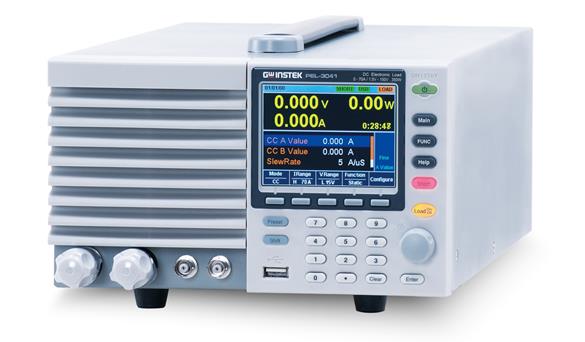

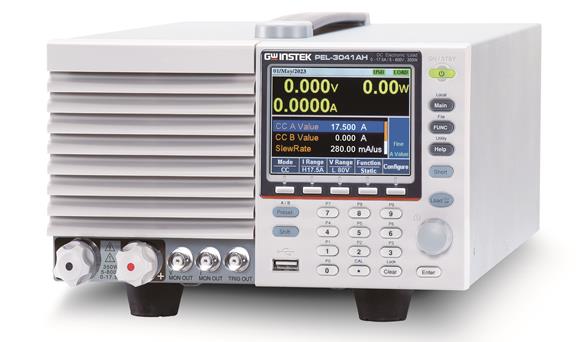

PEL-3000H(PEL-3021H,PEL-3041H,PEL-3111H,PEL-3211H,PEL-3212H,PEL-3323H,PEL-3424H,PEL-3535H,PEL-3322H)

  • 操作电压(DC):0~150V(PEL-3000)/ 0~800V(PEL-3000H)

  • 7种操作模式:CC, CV, CR, CP, CC+CV, CR+CV, CP+CV

  • 并联操作最大可达9450W

  • 高速可调斜率(16A/uS)

  • 高效负载模拟:序列功能

  • 程式设计功能(Go/NoGo测试）

  • 动态(开关)功能:0.0166Hz-20kHz

  • 短路功能

  • 前端BNC电压监控功能

  • 软启动功能: Off / On(1~200ms, Res：1ms)

  • OCP / OVP / OPP / UVP保护模式调整

  • 加载截止时间控制(Auto Load Off Timer):1s~999h 59min 59s或是Off

  • 外部通道控制/模拟控制监控

  • 设定记忆组：100组

  • 3.5 Inch TFT LCD 显示

  • 多介面:USB 2.0 Device / Host , RS-232 , GPIB(选配)

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

PEL-3000系列是单通道可编程直流电子负载，具有0.01mA电流分辨率和16A /μs Slew Rate，适用于测试商用和工业计算机Server电源与SPS(交换式电源)。对于像云端生态系统这样24小時不间断运行的大型设备，需要一个稳定的大功率电源，功率范围从175W到1050W，以维持Server，Hub和数据存储设备的正常运行。互联网通讯。
由于电信系统数据传输和大规模数据存储需求不断增长，互联网通信基础设备正在快速扩张。这极大地推动了2000W及以上电源供电的电信设备的市场需求。 PEL-3000的灵活功率组合满足当前大功率电源的测试要求。

PEL-3000H可编程直流电子负载，不仅继承了PEL-3000系列的功能和特性，而且为所有PEL-3000H系列提供三个电流范围，并在前面板上增加了电压监控BNC端子。 PEL-3000H系列是单通道可编程直流电子负载，具有800V和0.84A /μs Slew rate，是高压设备测试的合适选择，如EV和HEV车载充电器，DC / DC转换器或高压电池。


PEL-3021H 直流电子负载  8.75A/ 800V/ 175W
PEL-3041H 直流电子负载  17.5A/ 800V/ 350W
PEL-3111H 直流电子负载  52.5A/ 800V/ 1050W
PEL-3211H 直流电子负载 105A/ 800V/ 2100W
PEL-3212H 直流电子负载  105A/ 800V/ 2100W
PEL-3323H 直流电子负载 157.5A/ 800V/ 3150W
PEL-3424H 直流电子负载 210A/ 800V/ 4200W
PEL-3535H 直流电子负载 262.5A/ 800V/ 5250W
PEL-3322H 直流电子负载 157.5A/ 800V/ 3150W
PEL-3533H 直流电子负载 262.5A/ 800V/ 5250W
PEL-3744H 直流电子负载 367.5A/ 800V/ 7350W
PEL-3955H 直流电子负载 472.5A/ 800V/ 9450W


PEL-3000H操作视频 https://v.youku.com/v_show/id_XNDkyNDg1ODAyOA==.html

快速选型

型号 电流 电压 功率 标配接口
PEL-3021H 8.75A 800V 175W USB/RS232
PEL-3041H 17.5A 800V 350W USB/RS232
PEL-3111H 52.5A 800V 1050W USB/RS232
PEL-3211H 105A 800V 2100W USB/RS232
PEL-3212H 105A 800V 2100W USB/RS232
PEL-3323H 157.5A 800V 3150W USB/RS232
PEL-3424H 210A 800V 4200W USB/RS232
PEL-3535H 262.5A 800V 5250W USB/RS232
PEL-3322H 157.5A 800V 3150W USB/RS232
PEL-3533H 262.5A 800V 5250W USB/RS232
PEL-3744H 367.5A 800V 7350W USB/RS232
PEL-3955H 472.5A 800V 9450W USB/RS232



详细规格

PEL-3000(H)系列型号

规格适用于 PEL-3000 系列在+ 20°C〜+ 30°C 的环境中热机至少 30 分钟

型号 　 　 PEL-3021H PEL-3041H PEL-3111H PEL-3211H
操作电压(DC) 0V～800V 0V～800V 0V～800V 0V～800V
电流 8.75A 17.5A 52.5A 105A
功率 175W 350W 1050W 2100W
输入阻抗 3.24MΩ 3.24MΩ 3.24MΩ N/A
最小操作电压 (DC) 5V at 8.75A 5V at 17.5A 5V at 52.5A 5V at 105A
2.5V at 4.375A 2.5V at 8.75A 2.5V at 26.25A 2.5V at 52.5A
CC模式 　 　 　 　 　 　
操作范围 H,M,L 0A～8.75A 0A～17.5A 0A～52.5A 0A～105A
0A～875mA 0A～1.75A 0A～5.25A 0A～10.5A
0A～87.5mA 0A～175mA 0A～525mA 0A～1.05A
设定精度 H,M,L ±（0.2%set+0.1%fs*1）+Vin*2/3.24MΩ  ±（1.2%set+1.1%fs）
设定精度(并联) H,M,L ±（1.2%set+1.1%fs*3） ±（1.2%set+1.1%fs）
分辨率 H,M,L 300μA 0.6mA 2mA NA
30μA 60μA 200μA NA
3μA 6μA 20μA NA
CR模式 　 　 　 　 　 　
操作范围 范围 H 1.75S～30μS
（571Ω～33.3MΩ）		 3.5S～60μS
（285mΩ～16.6kΩ）		 10.5S～180μS
（95.2mΩ～5.55kΩ）		 21S～360μS
(95.2mΩ～2.777kΩ)
M 1.75mS～3μS
（5.71Ω～333MΩ）		 350mS～6μS
（2.85mΩ～166kΩ）		 1.05S～18μS
（952mΩ～55.5kΩ）		 2.1S～36μS
(476mΩ～27.77kΩ)
L 17.5mS～0.3μS
（57.1Ω～3.33MΩ）		 35mS～0.6μS
（28.5mΩ～1.66MΩ）		 105mS～1.8μS
（9.52Ω～555kΩ）		 210mS～3.6μS
(4.762Ω～277.7kΩ)
设定精度 H,M,L ±（0.5%set+0.5%fs*1）+Vin*2/3.24MΩ ±（1.2%set+1.1%fs）TYP
设定精度(并联) 　 ±（1.2%set+1.1%fs*3） NA
分辨率 H,M,L 30μS 60μS 180 μS NA
3μS 6μS 18 μS NA
0.3μS 0.6μS 1.8 μS NA
CV模式 　 　 　 　 　 　
操作范围 范围 H 5V～800V 5V～800V
L 5V～80V 5V～80V
设定精度 范围 H,L ±（0.2%set+0.2%fs） ±（0.2%set+0.2%fs）
并联 TYP ±（0.2%set+0.2%fs） ±（0.2%set+0.2%fs）
分辨率 范围 H,L 20mV/2mV NA
CP模式 　 　 　 　 　 　
操作范围 范围 H 17.5W～175W 35W～350W 105W～1050W 210W～2100W
M 1.75W～17.5W 3.5W～350W 10.5W～105W 21W～210W
L 0.175W～1.75W 0.35W～10.5W 1.05W～10.5W 2.1W～21W
设定精度 H,M ±（0.6%set+1.4%fs）+Vin/3.24MΩ ±（5%fs)TYP
分辨率 H,M,L 10mW 10mW 100mW NA
1mW 1mW 10mW NA
0.1mW 0.1mW 1mW NA
并联模式 　 　 　 　 　 　
Capacity 　 875W 1750W 5250W PEL-3111H with 4 booster units:
 Max 9,45kW
Slew Rate 　 　 　 　 　 　
操作模式 　 　 CC、CR CC、CR CC、CR NA
设定范围(CC模式） 范围 H 0.14mA/μs～140mA/μs 0.28mA/μs～280mA/μs 0.84mA/μs～840mA/μs NA
M 0.014μA/μs～14mA/μs 0.028mA/μs～28mA/μs 0.084mA/μs～84mA/μs NA
L 1.4μA/μs～1400μA/μs 2.8μA/μs～2800μA/μs 0.0084mA/μs～8.4mA/μs NA
设定范围(CR模式） 范围 H 0.014mA/μs～14mA/μs 0.028mA/μs～28mA/μs 0.084mA/μs～84mA/μs NA
M 0.0014mA/μs～1.4mA/μs 0.0028mA/μs～2.8mA/μs 0.0084mA/μs～8.4mA/μs NA
L 0.14μA/μs～140μA/μs 0.28μA/μs～280μA/μs 0.00084mA/μs～0.84mA/μs NA
设定精度 H,M,L ±（10%set+25μs） NA
分辨率 　 50μA
（14mA～140mA/μs）		 100μA
（28mA～280mA/μs）		 300μA
（84mA～0.84A/μs）		 NA
5μA
（1.4mA～14mA/μs）		 10μA
（2.8mA～28mA/μs）		 30μA
（8.4mA～84mA/μs）
0.5μA
（140μA～1.4mA/μs）		 1μA
（280μA～2.8mA/μs）		 3μA
（840μA～8.4mA/μs）
50nA
（14μA～140μA/μs）		 0.1μA
（28μA～280μA/μs）		 0.3μA
（84μA～840μA/μs）
5nA
（1.4μA～14μA/μs）		 10nA
（2.8μA～28μA/μs）		 30nA
（8.4μA～84μA/μs）
0.5nA
（0.14μA～1.4μA/μs）		 1nA
（0.28μA～2.8μA/μs）		 3nA
（0.84μA～8.4μA/μs）
表头 　 　 　 　 　 　
电压表 精度 ±（0.1%rdg+0.1%fs） ±(0.1%rdg+0.1%fs) TYP
电流表 精度 ±（0.2%rdg+0.3%fs） NA
电流表（并联操作） 精度 ±（1.2%rdg+1.1%fs） ±(1.2%rdg+1.1%fs) TYP
动态模式 　 　 　 　 　 　
操作模式 　 　 CC、CR、CP NA
T1＆T2 　 　 0.025ms～10ms/Res：1μs；10ms～60s/Res：1ms NA
精度 　 　 ±100ppm of setting ±100ppm of setting
Slew Rate(CC) 范围 H 0.14mA/μs ~ 140A/μs 0.28mA/μs~ 280A/μs 0.84mA/μs ~ 840mA/μs NA
M 0.014mA/μs ~ 14mA/μs 0.028mA/μs ~ 28mA/μs 0.084mA/μs ~ 84A/μs
L 1.4μA/μs ~ 1400μA/μs 2.8μA/μs ~ 2800μA/μs 0.0084mA/μs ~ 8.4mA/μs
Slew Rate(CR) 范围 H 0.014mA/μs ~ 14mA/μs 0.028mA/μs~ 28mA/μs 0.084mA/μs ~ 84mA/μs NA
M 0.0014mA/μs ~ 1.4mA/μs 0.028mA/μs ~ 2.8mA/μs 0.0084mA/μs ~ 8.4mA/μs
L 0.14μA/μs ~ 140μA/μs 0.28μA/μs ~ 280μA/μs 0.0084mA/μs ~ 0.84mA/μs
电流精度     ±0.4%F.S. ±0.4%F.S. ±0.4%F.S. ±0.4%F.S.
保护功能 　 　 　 　 　 　
功能     过压保护（OVP)过流保护（OCP)过功率保护（OPP)过热保护（OHP）低压保护（UVP)反向连接保护（REV)
一般
输入范围 　 　 90VAC ~ 132VAC/ 180VAC ~ 250VAC Single-phase ; 47Hz~63Hz
最大功率 　 　 90VA 110VA 190VA 230VA
接口 　 　 Std: USB, RS-232, Analog Control; Opt: GPIB
尺寸& 重量 213.8(W) x 124(H) x 400.5(D)mm； 213.8(W) x 124(H) x 400.5(D)mm； 427.8(W) x 124(H) x 400.5(D)mm； 427.7(W) x 127.8(H) x 553.5(D)mm；
Approx. 6kg Approx. 7kg Approx. 17kg Approx. 23kg

PEL-3212H    PEL-3323H  PEL-3424H   PEL-3535H   PEL-3322H   PEL-3533H   PEL-3744H    PEL-3955H规格参数详见下载专区的折页

点击下载

点击下载

标准配件:快速操作手冊 CD（使用手冊/程控） 电源线

PEL-011 敷在输入端子盖

PEL-012 端子接头套件

PEL-013 柔性端子蓋

PEL-014 J1/J2保护插头 前端子墊圈

GTL-255 框架连接线 300mm

 选购配件:

用於時脈的CR123A 3V锂电池。

GRA-413 用于增压器的机架安裝支架PEL-3211（H）（EIA + JIS）

GRA-414-E 机架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ EIA

GRA-414-J 机架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ JIS

GTL-248 GPIB通讯线，2.0米

GTL-246 USB 通讯线材A-B.

PEL-010 粉尘过滤器

PEL-004 GPIB选配

PEL-005 连接铜排

PEL-006 连接铜排

PEL-007 连接铜排

PEL-008 连接铜排

PEL-009 连接铜排

PEL-3021H （800V/8.75A/175W） 可编程直流电子负载
PEL-3041H  （800V/17.5A/350W）可编程直流电子负载

PEL-3111H  （800V/52.5A/1050W）可编程直流电子负载

PEL-3211H  （800V/105A/2100W）可编程直流电子负载

PEL-3212H   （800V/105A/2100W）可编程直流电子负载

PEL-3322H  （800V/157.5A/3150W）可编程直流电子负载

PEL-3223H  （800V/157.5A/3150W）可编程直流电子负载

PEL-3424H   （800V/210A/4200W）可编程直流电子负载

PEL-3533H   （800V/262.5A/5250W）可编程直流电子负载

PEL-3535H   （800V/262.5A/5250W）可编程直流电子负载

PEL-3744H    （800V/367.5A/7350W）可编程直流电子负载

PEL-3955H    （800V/472.5A/9450W）可编程直流电子负载



点击购买

PEL-3000H折页
PEL-3000H数据手册
2023-07-17
PEL-3000H折页 PEL-3000H数据手册 15.47M 下载
折页
PEL-3000（H）宣传手册
2019-07-31
折页 PEL-3000（H）宣传手册 12.76M 下载
PEL-3000(H)中文使用...
PEL-3000（H）使用手册
2019-07-31
PEL-3000(H)中文使用手册 PEL-3000（H）使用手册 9.57M 下载
程控手册
PEL-3000（H）程控手册
2019-07-31
程控手册 PEL-3000（H）程控手册 5.44M 下载
快速操作指南
PEL-3000（H）Booster快速操作指南
2019-07-31
快速操作指南 PEL-3000（H）Booster快速操作指南 1.31M 下载
快速操作指南
PEL-3000（H）快速操作指南
2019-07-31
快速操作指南 PEL-3000（H）快速操作指南 2.78M 下载
LabVIEW驱动
LabVIEW驱动程式（PEL-3000（H）,LabView 2009 version.）
2019-07-31
LabVIEW驱动 LabVIEW驱动程式（PEL-3000（H）,LabView 2009 version.） 0.46M 下载
USB驱动程序
PEL-3000H USB驱动程序
2019-07-31
USB驱动程序 PEL-3000H USB驱动程序 0.01M 下载
PC软件
PEL-3000H软件
2019-08-01
PC软件 PEL-3000H软件 57.83M 下载
升级版本V1.08
Firmware_upgrade_PEL-3000H_V1_08
2019-11-13
升级版本V1.08 Firmware_upgrade_PEL-3000H_V1_08 0.73M 下载
