LoRa 测试方案
C-1200 多通道 LoRa测试仪
C-1200是一部综合LoRa Tx和Rx 的OBT (One Box Tester)。在LoRa Transmitter方面，C-1200提供了Spectrum Analysis、Time Domain、FEI (Frequency Error Indicator)、和TOA (Time On Air) 等测试。在Receiver部分提供了 Sensitivity、BER(Bit Error Rate)、和PER(Packet Error Rate)等测试。除了Sub-GHz，C-1200也支持2.4 GHz频段，以及FSK讯号测试。用户也可以自行编辑传送的Payload，接收资料时，可以透过binary和HEX呈现、和ASCII Code呈现，使确认数据传输结果更容易。
除了成品的信令测试(Signaling Test)，C-1201是一个连接C-1200到LoRa模块的转接盒，透过UART/ SPI/ I2C接口去直接控制DUT，可以用来进行半成品的非信令测试 (Non-Signaling Test)。
产品特点：

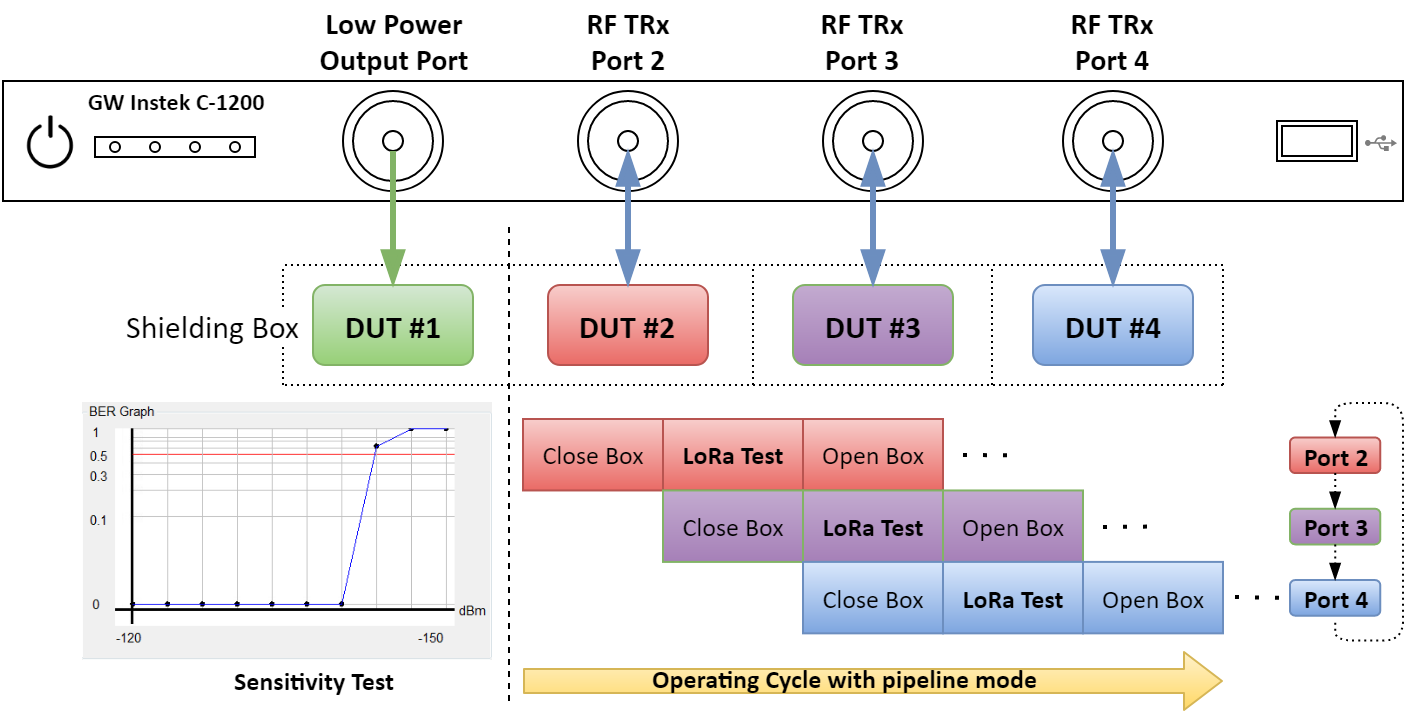

1组RF TX Port、3组RF TRX Ports (Switching Type)
支持-148 dBm信号输出功率 (RF TX Port only)
支持完整的LoRa测试需求
支持LoRa/FSK调变讯号
支援Sub-GHz, 2.4 GHz频段
完整PC Software控制接口，内建MP Test功能
内建FCC 15.209/15.247法规测试规范
内建温控校正讯号
支持SPI, UART, I2C接口，可直接控制DUT (需搭配USB Cable)
同时量测DUT在不同操作模式下之耗电流 （需搭配PPH-1503高精度直流电源供应器）
支持完整的LoRa测试需求

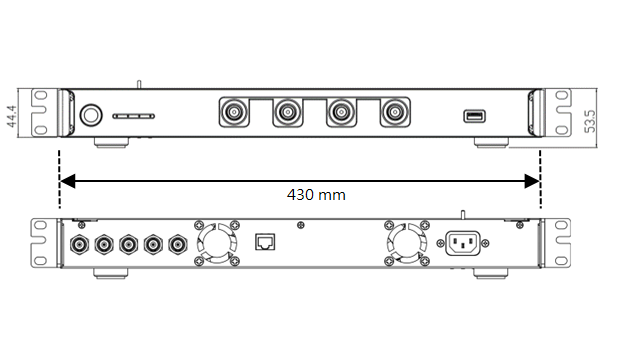

标准机柜尺寸设计

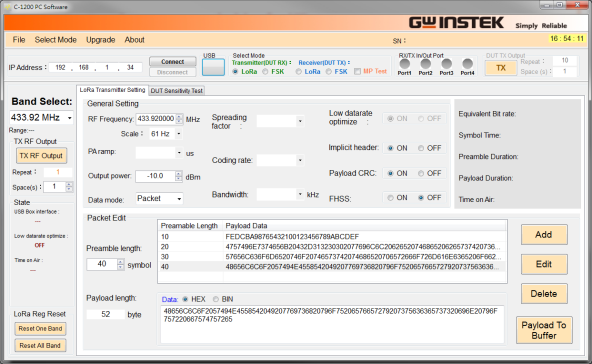

配备完整功能的PC软件
完整功能的专用测试应用软件

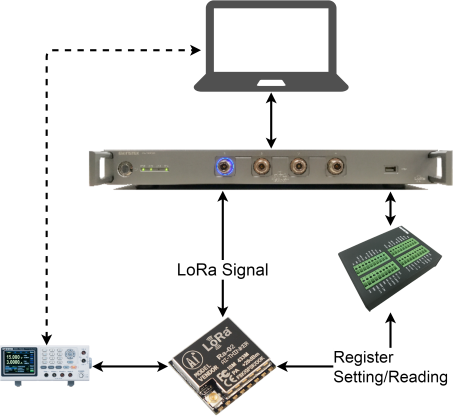

提供一站式测试
当C-1200搭配IO 扩充盒(C-1201)和PPH-1503配置时，可以实现一站式测试要求

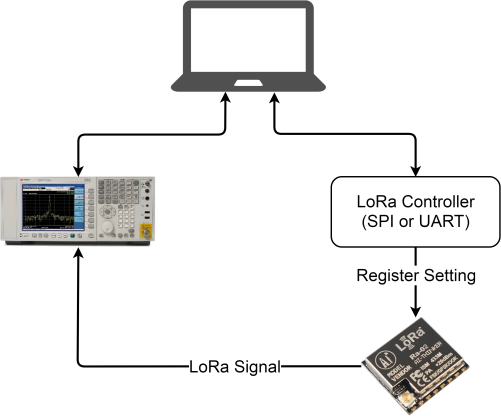

传统的 LoRa-Tx 测试方式
传统的 LoRa-Rx 测试方式

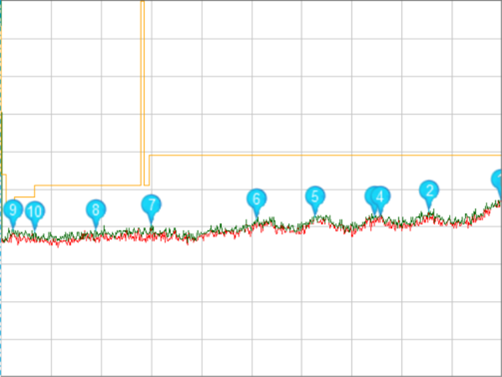

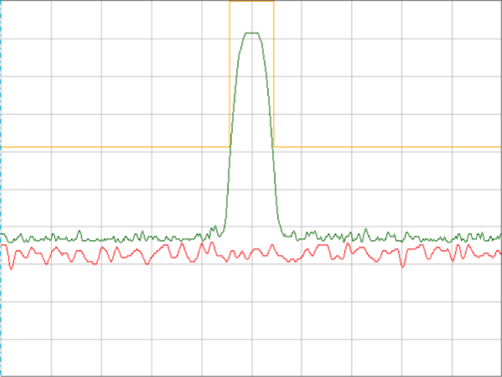

支援 U.S. FCC 15.247
Emissions in Restricted Freq. Bands
(§15.209)
20 dB Channel Bandwidth (§15.247)
Emissions in Non-Restricted Freq. Bands
(§15.209)
更多信息，请联系固纬 derek_hu@goodwill.com.tw
产品说明
01. C-1200 外观说明
https://v.youku.com/v_show/id_XNDU2NDA0MTA5Mg==.html
02. 如何连接 C-1200
https://v.youku.com/v_show/id_XNDU2NDA0MTA5Ng==.html
03. IO 扩充盒 (C-1201)
https://v.youku.com/v_show/id_XNDU2NDA0MTA4OA==.html
04. PC 软件介绍
https://v.youku.com/v_show/id_XNDU2NDA0MTEyNA==.html
05. LoRa Tx传输模式 (DUT Rx 模式)介绍
https://v.youku.com/v_show/id_XNDU2NDA0MzY0OA==.html
06. LoRa Rx传输模式 (DUT Tx 模式)介绍
https://v.youku.com/v_show/id_XNDU2NDA0MzY1Ng==.html
07. 批量生产模式介绍
https://v.youku.com/v_show/id_XNDU2NDA0MzY2OA==.html
08.频谱分析模式
https://v.youku.com/v_show/id_XNDU2NDA0Mzc3Mg==.html
LoRa FAQs
LoRa使用线性扩频调变CSS (chirp spread spectrum) 技术，这是一种成熟的调变技术，具有低功耗、抗干扰性强的特性，广泛的应用于通讯系统中。
LoRa PC Software 是一个执行档，只要将GW Instek提供的档案解压缩后，直接执行该执行档即可。其他操作细节，请参考产品讯息专页(https://www.gwinstek.com/zh-tw/Use_C1200/index/)中 ” 如何使用C-1200 LoRa测试仪? “ 有详细的操作步骤的视频。
C-1200 的FEI (Frequency Error Indicator) 可以量到LoRa device工作频率的误差偏移量，藉此可以选择适当的晶振 (crystal oscillator) 材料，并将频率调校到准确的频率点，以避免在实际应用时，因环境温度变化造成频率误差变大，导致感度降低，甚至遗失封包的现象，提高LoRa device的通信可靠度。
04. C-1200的TOA量测和LoRa芯片Data sheet 上的TOA有何不同？
依照Data sheet 公式计算得到的TOA (Time On Air)，是结合所有参数，如SF(Spreading Factor)、CR (Coding Rate)、BW(bandwidth)、preamble 长度、Payload长度等…设定之后的理论值。C-1200所量到的TOA则是从发射到接收到，实际量测到的时间，可以用来和理论值比较，检查确认整体数据传输是否正确。
05. C-1200可以量测LoRa频段附近是否有干扰信号吗？
C-1200在Spectrum Mode下可以进行美国FCC 15.209与 FCC 15.247之通讯测试规范，确保产品符合欧美的通讯规范。
06. Can C-1200 measure the FSK signal of LoRa?
可以，只要在PC控制程序上方的选择模式中点选FSK即可。
首先将固纬的高精度电源供应器PPH-1503以LAN方式接到PC，在C-1200的PC控制程序上方的Select Mode中点选MP Test，Power Consumption 测试字段就会出现，设定PPH-1503 的IP address后, 可以进行电流量测。
可以，在C-1200的PC控制程序左上方的Band Select中先选择各国使用频段，再移至下方的RF Frequency选择测试频率点即可。
09. C-1200的 1个TX Port 以及3个TRX port，要怎么控制？
C-1200的1组TX port及3组TRX ports是由内部开关切换的RF ports，在一个时间里，只有一组TX port或TRX ports动作。使用时先选择其中一组通道，如果选定TRX ports，需将该通道设定为TX或RX模式，当测试结束后，再切换到另一组通道进行测试。在利用机械手臂与自动化控制(ATE)的管线式生产在线，可大幅降低测试设备的等待空闲时间和测试设备的投入成本，并大幅度提升生产效能。
C-1201是一个C-1200的扩充转接盒，用来连接C-1200和DUT，以直接下指令控制DUT方式进行测试，不经过无线通信模式或RF路径测试，或被称为非信令测试 NST (Non-Signaling Test)。
使用上将C-1200经由USB cable(C-1201标准配件)连接到C-1201，C-1201上有包含常用的控制总线UART、SPI 和I2C 等三种接口，根据LoRa device所使用的总线控制接口，将C-1201控制线接到LoRa device 的控制线。此时，可以在PC控制程序编辑LoRa device的控制指令，由C-1200经USB cable传到C-1201，再透过控制总线直接控制LoRa device的动作。这样的测试不经过LoRa信号的传输，而是在硬件上直接控制的NST，测试效率和速度都提升了, 可以提高产能。
请参考上则。
12. C-1200的LoRa transmitter sensitivity可测试的最低功率为何？
C-1200的TX port，最低输出功率可到-148dBm，足以满足LoRa最低Sensitivity测试。另三组TRX ports最低输出功率为-100dBm，若需要更低时，使用者需要自行加上衰减器，并在PC控制程中EXT Attenuator中选择对应的衰减值，范围0到50dB，即可得到正确的Sensitivity测试。
C-1200以测试LoRa end node为主，并不支持LoRaWAN 测试。
是的，C-1200和PC的联机接口只有LAN。
可以，在脱机情况下，可以开启程序，进行软件操作功能练习。
其他相关IoT & LoRa介绍
1.什么是IoT?
https://v.youku.com/v_show/id_XNDU2NDA0NDA0OA==.html
2.IoT 生态系统介绍
https://v.youku.com/v_show/id_XNDU2NDA0NjI0MA==.html
3.为何选择LoRa?
https://v.youku.com/v_show/id_XNDU2NDA1OTkzMg==.html
4.LoRa测试概述
https://v.youku.com/v_show/id_XNDU2NDA0NzA0MA==.html
相关文件下载
LoRa 文件下载
C-1200 上市公告
固纬电子新产品发布：C-1200 多通道LoRa 测试仪
第一部多通道，可进行发射和接收测试的LoRa 专用测试仪
Press Release
C-1200是一部综合LoRa Tx和Rx 的OBT (One Box Tester)。在LoRa transmitter方面，C-1200提供了Spectrum Analysis, Time Domain、FEI (Frequency Error Indicator)、和TOA (Time-On-Air)等测试。在Receiver部分提供了 Sensitivity、BER (Bit Error Rate)、和PER (Packet Error Rate) 等测试。除了Sub-GHz，C-1200 也支持2.4 GHz频段，以及FSK讯号测试。使用者也可以自行编辑传送的Payload；接收数据时，可以采用Binary / HEX 呈现、和ASCII code呈现，使确认数据传输结果更容易。除成品的信令测试 (Signaling Test)，C-1201是一个连接C-1200到LoRa模块的转接盒，透过UART/ SPI/ I2C接口去直接控制DUT，可以用来进行半成品的非信令测试(Non-Signaling Test)。

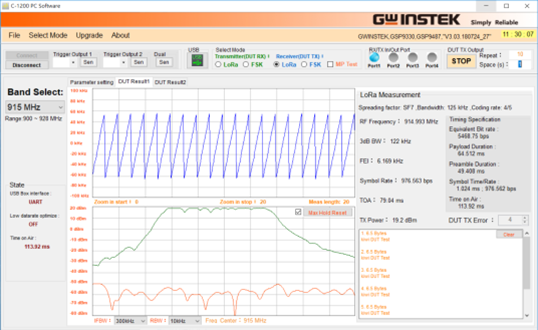

频谱显示、时域显示、FEI与TOA功能可以协助分析LoRa信号在设计或生产过程所遭遇的问题。在量测LoRa 发射信号时，C-1200可以同时显示CSS (Chirp Spread Spectrum) 信号的频谱，和调变信号的时域波形，以分析CSS调变是否正确。FEI (Frequency Error Indicator) 的量测可以用来校正LoRa device的频率，以避免在实际应用环境下，因温度变化造成频率误差变大，导致感度降低，甚至遗失封包的现象。实际TOA (Time-On-Air) 的量测可用来确保综合各样参数(SF, CR, BW)设定之后，LoRa Device是否符合设计目标。
3组RF TRX 信道，适合管线式生产流程。首先选择3个半双工信道中的一个信道，然后再将该通道设定为Tx还是Rx模式后开始测试。也就是在一个时间里，选择一个通道进行Tx或Rx的测试。这样可以在取置DUT的时候，切换到另一个通道进行测试，这在利用机械手臂与自动化控制(ATE)的管线式生产在线，可大幅降低测试设备的等待空闲时间和测试设备的投入成本，并大幅度提升生产效能。
完整功能的专用测试应用软件。C-1200提供完整功能的测试软件，其使用接口风格接近Semtech公司的SDK (Software Development Kit)，让使用者很快就可以熟悉使用。除详尽完整的Rx、Tx测试功能，还有MP (Mass Production) Test，只要勾选所要测试的参数设定即可进行大量反复性测试，如产线测试。在Spectrum Mode下可以进行美国FCC 15.209/15.247之通讯测试规范，确保产品符合欧美的通讯规范。如需进行功耗测试，仅需连接高精度电源供应器PPH-1503或者GDM-9061高精度电表，应用软件即可开始测试。
更多C-1200之使用，量测等详细讯息，请参考产品讯息专页: https://www.gwinstek.com/zh-TW/LoRa_Solution/
固纬电子公司，创立于1975年，主要生产电子测试仪器，是中国台湾创立较早且具有规模之专业电子测试仪器股票上市公司。据点遍布中国、美国、欧洲、日本、韩国及马来西亚等地，产品营销服务全球80余国。仪器产品包括示波器、频谱分析仪、信号源、电源供应器、数字电表、安规测试仪器、LCR表等三百多项产品。更多详细讯息，请参考固纬公司网页：http://www.instek.com.cn/solution-detail/3795
