PEL-3000系列（PEL-3021，PEL-3041，PEL-3111，PEL-3211，PEL-3212，PEL-3323，PEL-3424）

  • 操作电压（DC）：1.5V-150V

  • 7种操作模式：CC, CV, CR, CP, CC+CV, CR+CV, CP+CV

  • 大功率：并联操作最大可达：56.7KW

  • 高速可调斜率(16A/uS)

  • 高效负载模拟：序列功能

  • 编程功能(Go/NoGo测试）

  • 动态（开关）功能：0.0166Hz-20kHz

  • 软启动功能

  • 短路功能

  • 计时功能

  • 定时功能：1s-999h 59min 59s,关闭

  • 外部通道控制/模拟控制功能

  • OPP/OCP/OVP/UVP设置可调

  • 3.5" TFT LCD 显示

  • 多种接口：USB 2.0,RS-232/GPIB(选配)

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

PEL-3000系列电子负载具有高速斜率和大功率容量，能够满足SPS（开关电源），直流-直流电源转换器，HEV(混合动力电动汽车)电池测试的需求。

PEL-3000系列拥有单通道，有7种操作模式，CV(定电压)，CC(定电流)，CR（定电阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模拟各种动态负载特性。序列功能允许通过指定的负载电流，上升/下降斜率，电流水平，持续时间和其他参数来编辑负载曲线。

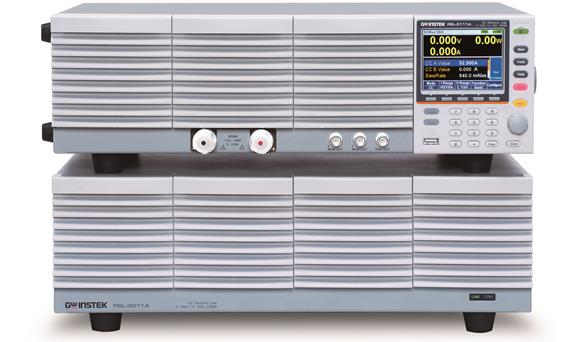

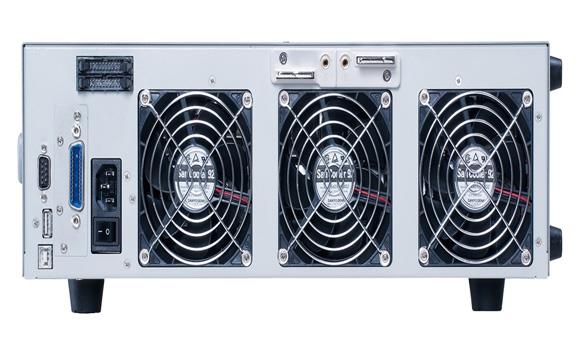

除了USB和GPIB及RS232C的数字接口，还有外部模拟控制接口，该接口允许设置操作参数和监测PEL-3000输出的电压及电流。PEL-3000系列有5种型号，PEL-3021(175W),PEL-3041(350W)和PEL-3111(1050W)，最小输入电压是1.5V。功率可以通过并联加载机来提升，连接4台加载机，功率可以达到9.45KW。

PEL-3000系列具备保护机制，如OPP,OCP,OTP,UVP和反极性保护，它们能显著的提高设备的可靠性。提供RS 232C,USB,GPIB和GO/NG标准接口。对于编程控制，LabVIEW驱动和VB,C,C++示例代码是可用的。PEL-3000系列针对产品设计和生产提供一个快速，有效的解决方案。

固纬电子负载研讨会https://v.youku.com/v_show/id_XNDYxNDE4NDg5Ng==.html

PEL-3000序列编程功能https://v.youku.com/v_show/id_XNDYyMjA0MjUxNg==.html



快速选型

型号 操作电压 操作电流 功率 标配接口
PEL-3021 1.5-150V 35A 175W USB/RS232
PEL-3041 1.5-150V 70A 350W USB/RS232
PEL-3111 1.5-150V 210A 1050W USB/RS232
PEL-3211 1.5-150V 420A 2100W USB/RS232
PEL-3212 1.5-150V 420A 2100W USB/RS232
PEL-3323 1.5-150V 630A 3150W USB/RS232
PEL-3424 1.5-150V 840A 4200W USB/RS232
PEL-3535 1.5-150V 1050A 5250W USB/RS232
PEL-3322 1.5-150V 630A 3150W USB/RS232
PEL-3533 1.5-150V 1050A 5250W USB/RS232
PEL-3744 1.5-150V 1470A 7350W USB/RS232
PEL-3955 1.5-150V 1890A 9450W USB/RS232





详细规格
型号 PEL-3021 PEL-3041 PEL-3111 PEL-3211
工作电压（DC） 1.5V~150V 1.5V~150V 1.5V~150V 1.5V~150V
电流 35A 70A 210A 420A
功率 175W 350W 1050W 2100W
CC模式
工作范围 0A~35A/0A~3.5A/0A~0.35A 0A~70A/0A~7A/0A~07A 0A~210A/0A~21A/0A~2.1A N/A
设置精度 ±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ;±(0.2% of set + 0.1% of f.s) N/A
CR模式
工作范围 范围 H/M/L 23.3336s~400us(42.857mΩ~2.5kΩ) 46.6672s~800us(21.428mΩ~1.25kΩ) 140.0016s~2.4ms(7.1427mΩ~416.6667Ω) N/A
　 　 H/M 2.33336s~40us(428.566mΩ~25kΩ) 4.66672s~80us(214.28mΩ~12.5kΩ) 14.0001s~242.4us(71.427mΩ~4.16667kΩ)
　 　 L 0.233336s~4us(4.28566mΩ~250kΩ) 0.46667s~8us(2.1428mΩ~125kΩ) 1.40001s~24.24ms(714.27mΩ~41.6667Ω)
设置精度 H/M/L ±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s)
CV模式
工作范围 范围 H 1.5V~150V N/A
　 　 L 1.5V~15V
设置精度 范围 ±(0.1% of set + 0.1% of f.s)
CP模式
工作范围 范围 H 17.5W~175W 35W~350W 105W~1050W N/A
　 　 M 1.75W~17.5W 3.5W~35W 10.5W~105W
　 　 L 0.175W~1.75W 0.35W~3.5W 1.05W~10.5W
斜率
设置范围（CC模式） 范围 H 2.5mA/us~2.5A/us 5mA/us~5A/us 16mA/us~16A/us N/A
　   M 250uA/us~250mA/us 500uA/us~500mA/us 1.6mA/us~1.6A/us
　 　 L 25uA/us~25mA/us 50uA/us~50mA/us 160uA/us~160mA/us
设置范围（CR模式） 范围 H 250uA/us~250mA/us 500uA/us~500mA/us 1.6mA/us~1.6A/us N/A
　   M 25uA/us~25mA/us 50uA/us~50mA/us 160uA/us~160mA/us
　 　 L 2.5uA/us~2.5mA/us 5uA/us~5mA/us 16uA/us~16mA/us
测量
电压测量 精度 ±(0.1% of set + 0.1% of f.s) N/A
电流测量 精度 ±(0.2% of set + 0.3% of f.s)
动态模式
工作模式 CC and CR N/A
T1&T2 0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms
精度 1us/1ms±100ppm
斜率 范围 H 2.5mA/us~2.5A/us 5mA/us~5A/us 16mA/us~16A/us N/A
　 　 M 250uA/us~250mA/us 500uA/us~500mA/us 1.6mA/us~1.6A/us
　 　 L 25uA/us~25mA/us 50uA/us~50mA/us 160uA/us~160mA/us
电流精度 ±0.4%F.S.
尺寸&重量
　 214.5(W)×124(H)×400(D)mm;Approx. 6kg 214.5(W)×124(H)×400(D)mm;Approx. 7kg 429.5(W)×128(H)×400(D)mm;Approx. 17kg 429.5(W)×128(H)×553.5(D)mm;Approx. 23kg

点击下载

点击下载


配件：


用户手册*1


电源线*1


选购配件：


GTL-120  测试线 （40A）


GTL-248  GPIB数据线 2M


GTL-246 USB数据线 USB 2.0A-B TYPE CABLE,4P


GTL-249 负载连接线(300mm)


GTL-251 GPIB-USB-HS


GRA-413  PEL-3211 机架固定套件（EIA+JIS）


GRA-414-J PEL-3021/3041/3111机架固定套件(JIS)


GRA-414-E PEL-3021/3041/3111机架固定套件(EIA)


PEL-004  GPIB卡



PEL-3021  175W可编程直流电子负载

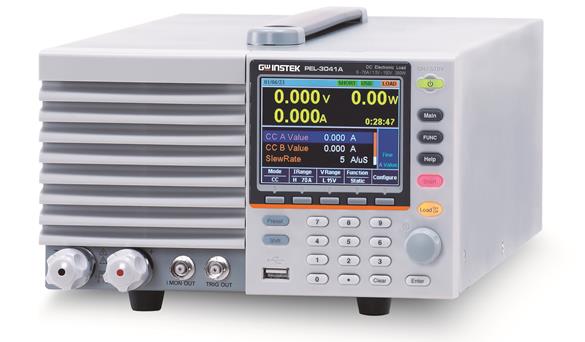

PEL-3041  350W可编程直流电子负载

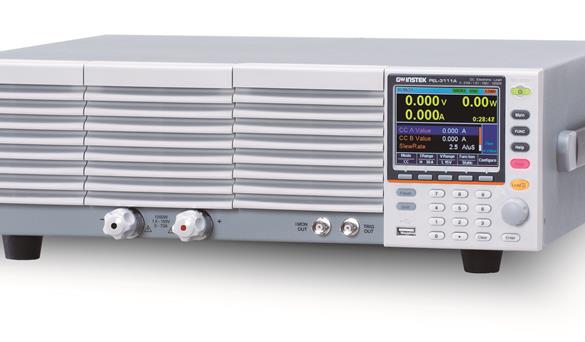

PEL-3111  1050W可编程直流电子负载

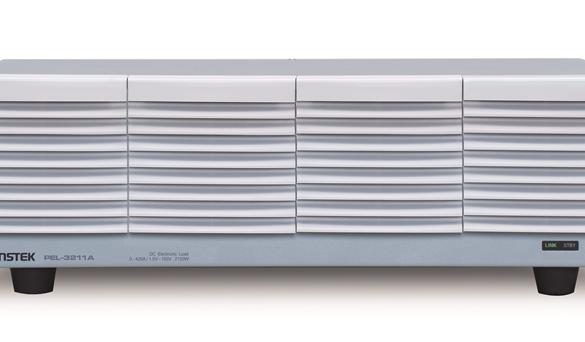

PEL-3211  2100W电子负载加载机（仅供PEL-3111)

PEL-3212 2100W可编程直流电子负载

PEL-3323  3150W可编程直流电子负载

PEL-3424  4200W可编程直流电子负载

PEL-3535  5250W可编程直流电子负载

PEL-3322  3150W可编程直流电子负载

PEL-3533  5250W可编程直流电子负载

PEL-3744  7350W可编程直流电子负载

PEL-3955  9450W可编程直流电子负载
