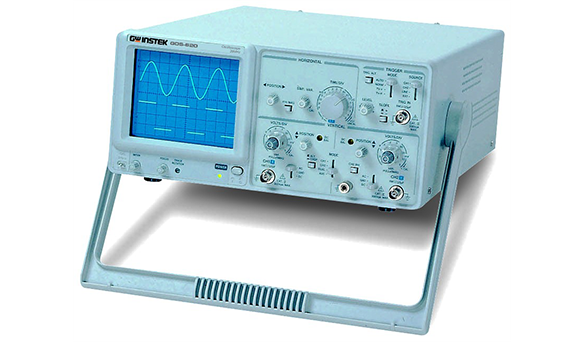

GOS-620
20MHz 2通道
0-0
GOS-630 & GOS-620
查看更多
产品叙述 产品规格 配件 订购信息 下载
GOS-620和GOS-630类比示波器为测量需求提供了最经济的解决方案。 GOS-620具有1mV〜5V垂直灵敏度，0.2s / div〜0.5s / div扫描时间，以及有用的Auto / Norm / TV-V / TV-H触发模式，于教育&生产有高CP值的产品需求。
| 规格 | |
| CRT | |
| 类型 | 6 英吋内附刻度线之方形显示屏 ;标线位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分) |
| Z 轴输入 | 输入阻抗 : 约 47kΩ;感度 : 5Vp-p 以上;频宽 : DC ~ 2MHz |
| 垂直系统 | |
| 感度 | 5mV ~ 5V/DIV +3%, x 5MAG+5% |
| 频宽 | DC (AC 10Hz) ~ 20MHz (-3dB);DC (AC 10Hz) ~ 7MHz (-3dB) x 5MAG |
| 上升时间 | 17.5nS (50nS 在 x 5MAG) |
| 输入阻抗 | 约 1MΩ |
| 输入耦合 | AC, DC, GND |
| 垂直模式 | CH1, CH2, DUAL (ALT/CHOP), ADD, CH2 INV |
| 水平系统 | |
| 扫描时间 | 0.2μS ~ 0.5S/DIV+3%；100nS ~ 50mS/DIV+5% (x 10MAG)；20nS ~ 50nS/DIV：未校正 |
| 触发 | |
| 触发模式 | AUTO, NORM, TV-V, TV-H |
| 触发源 | CH1, CH2, ALT, LINE, EXT |
| 触发耦合 | AC |
| 触发斜率 | "+" 或 "-" |
| X-Y 操作 | |
| 感度 | 5mV ~ 5V/DIV+4% |
| X 轴频宽 | DC ~ 500kHz |
| 相位差 | 3o or less from DC ~ 50kHz |
| 讯号输出 | |
| 触发讯号输出 | 电压 : 约 20mV/DIV into 50Ω |
| 校正端子输出 | 1kHz 方波, 2Vpp+2% |
| 使用电源 | |
| 交流 115V/230V + 10%, 50/60Hz | |
| 附件 | |
| 电源线 x 1 ; 操作手册 x 1 ;测棒 (10:1/1:1) x 2 | |
| 尺寸及重量 | |
| 310(宽) x 150(高) x 455(长) mm;约 8 公斤 | |
标准配件
使用手册x 1,电源线x 1
GTP-020A-4: 20MHz (10:1/1:1)GOS-620用可切换被动式探棒 (每通道一隻)
GTP-060A-4: 60MHz (10:1/1:1)GOS-630用可切换被动式探棒 (每通道一隻)
选购配件
GTL-110 Test lead, BNC-BNC heads
GTC-001 Instrument cart, 450(W) x 430(D)mm (120V input socket)
GTC-002 Instrument cart, 330(W) x 430(D)mm (120V input socke
使用手册
GOS-620使用手册
GOS-620
User Manual (pdf)
GOS-620FG
User Manual (pdf)
GOS-6200
User Manual (pdf)
手册
GOS-620操作手冊
Datasheet
GOS-620产品规格表
