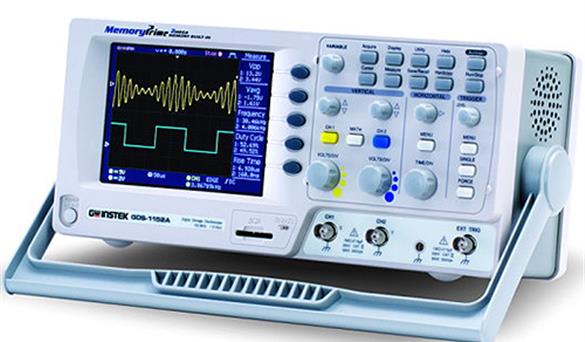

GDS-1000A
产品叙述 产品规格 配件 订购信息 下载
GDS-1000A抓取慢信号的方法http://v.youku.com/v_show/id_XMjM1MDUwNTU2.html?spm=a2hzp.8253869.0.0
数字存储示波器GDS-1000A测试信号步骤http://v.youku.com/v_show/id_XMjM1MDUyNDQw.html?spm=a2hzp.8253869.0.0
数字存储示波器GDS-1000A探棒补偿步骤http://v.youku.com/v_show/id_XMjM1MDMzNjM2.html?spm=a2hzp.8253869.0.0
数字存储示波器GDS-1000A探棒补偿步骤http://v.youku.com/v_show/id_XMjMxNDU4MjA4.html?spm=a2hzp.8253869.0.0
数字存储示波器GDS-1000A功能控制http://v.youku.com/v_show/id_XMjMwMTI5MDg0.html?spm=a2hzp.8253869.0.0
数字示波器使用之触发系统http://v.youku.com/v_show/id_XMjEwNjczMTgw.html?spm=a2hzp.8253869.0.0
| 规格 | |||
| GDS-1062A | GDS-1102A | GDS-1152A | |
| 垂直系统 | |||
| 通道数 | 2 | ||
| 带宽 | DC ~ 60MHz (-3dB) | DC ~ 100MHz (-3dB) | DC ~ 150MHz (-3dB) |
| 上升时间 | <约5.8ns | <约3.5ns | <约2.3ns |
| 灵敏度 | 2mV/div ~ 10V/div (1-2-5 步进) | ||
| 精确度 | ±(3% x |读出数值|+0.1 div + 1mV) | ||
| 输入耦合 | AC, DC & 接地 | ||
| 输入阻抗 | 1MΩ±2%, ~15pF | ||
| 极性 | 正向 ，反向 | ||
| 最大输入 | 300V (DC+AC peak), CATII | ||
| 波形信号处理 | + , - , x, FFT, FFTrms | ||
| 偏移范围 | 2mV/div ~ 50mV/div : ±0.4V ；100mV/div ~ 500mV/div : ±4V ；1V/div ~ 5V/div : ±40V ；10V/div : ±300V | ||
| 带宽限制 | 20MHz (-3dB) | ||
| 触发系统 | |||
| 触发源 | CH1 , CH2 , 电源, 外部触发 | ||
| 触发模式 | 自动, 普通, 单次, TV, 边沿, 脉宽 | ||
| 触发耦合 | AC , DC , 低频抑制 , 高频抑制 , 噪声抑制 | ||
| 灵敏度 | DC ~ 25MHz : 约 0.5div 或 5mV | ||
| 外部触发 | |||
| 范围 | ±15V | ||
| 灵敏度 | DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV | ||
| 输入阻抗 | 1MΩ±2% , ~ 15pF | ||
| 最大输入 | 300V (DC AC peak) , CATII | ||
| 水平系统 | |||
| 扫瞄范围 | 1ns/div ~ 50s/div (1-2.5-5 步进); 滚动模式 : 250ms/div ~ 50s/div | ||
| 显示模式 | 主时基, 窗口, 窗口放大, 滚动, X-Y | ||
| 准确度误差 | ±0.01% | ||
| 前置触发 | 最大10 div | ||
| 后置触发 | 1000 div | ||
| X-Y 模式 | |||
| X-轴输入 | 通道 1 | ||
| Y-轴输入 | 通道 2 | ||
| 相位移 | ±3° 在 100kHz | ||
| 信号获取系统 | |||
| 实时采样率 | 最大1GSa/s | ||
| 等效采样率 | 最大25GSa/s | ||
| 垂直分辨率 | 8bit | ||
| 记录长度 | 最大2 Mega点 | ||
| 获取模式 | 采样, 峰值侦测, 平均 | ||
| 峰值测量 | 10ns (500ns/div ~ 10s/div) | ||
| 平均次数 | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 | ||
| 游标及测量系统 | |||
| 电压测量 | Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot | ||
| 时间测量 | 频率, 周期, 上升时间 ,下降时间, 正脉宽，负脉宽, 占空比 | ||
| 延迟测量 | 8种时间延迟量测 | ||
| 游标测量 | ΔV；ΔT | ||
| 计频器 | 分辨率: 6 位；精确度: ±2%；信号源:除视频触发模式下，所有可用触发源 | ||
| 控制面板功能 | |||
| 自动设定 | 自动调整垂直系统，水平系统，触发电平 | ||
| 存储 | 高达15组面板设定 | ||
| 波形存储 | 15 组波形 | ||
| 显示系统 | |||
| TFT LCD | 5.6 英吋 | ||
| 显示分辨率 | 234 x 320 点 | ||
| 显示格线 | 8 x 10 格 | ||
| 显示亮度 | 可调整 | ||
| 介面 | |||
| USB 接口 | USB1.1 & 2.0 全速兼容 (不支持印表机和FLASH闪存) | ||
| SD记忆卡插槽 | 图像 (BMP), 波形数据 (CSV), 和面板设定 (SET) | ||
| 电源 | |||
| 电压范围 | AC 100V ~ 240V , 48Hz ~ 63Hz , 自动选择 | ||
| 其他功能 | |||
| 多国语言选单 | 有 | ||
| 即时帮助 | 有 | ||
| 附件 | |||
| 用户手册 x 1；电源线 x 1 ；GTP-150A-2 探棒(10:1/1:1) x 2 | |||
| 尺寸和重量 | |||
| 310(W) x 142(H) x 140(D)mm；约 2.5kg | |||
电源线x 1, 操作手冊 x 1
Probe GTP-060A-4 or equivalent : 60MHz (10:1/1:1) 被动式测棒 for GDS-1062A (每通道一支)
Probe GTP-100A-4 or equivalent : 100MHz (10:1/1:1) 被动式测棒 for GDS-1102A (每通道一支)
Probe GTP-150A-2 or equivalent : 150MHz (10:1/1:1) 被动式测棒for GDS-1152A (每通道一支)
选购配件
GSC-006 便携式软性背包
GTL-110 BNC-BNC测试电缆线
GTL-242 USB 2.0 A-B 类型 电缆线
