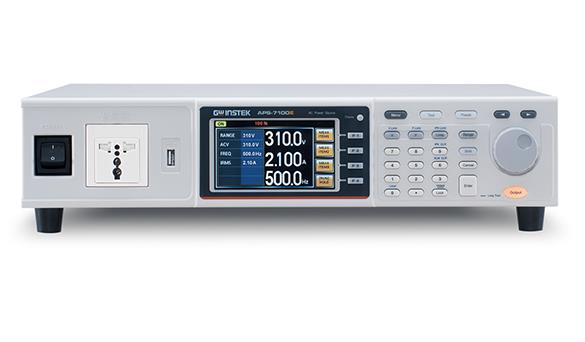

APS-7000E(APS-7050E,APS-7100E)

  • 4.3'' TFT-LCD显示屏

  • 输出能力:

    APS-7050E(500VA, 310Vrms, 4.2/2.1Arms)

    APS-7100E(1000VA, 310Vrms, 8.4/4.2Arms)

  • 测量功能:电压, 电流, 功率, 电流(peak), 频率, 功率因数

  • 10组测试模式,模拟功率瞬态输出

  • 10组预设,用户可存储10组设置

  • OPP, OCP和OTP保护

  • 可调的电压、频率和电流限制

  • 通用进线电源

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

APS-7000E系列线性AC电源高2U,输出频率45~500Hz。APS-7050E最大额定输出500VA、310Vrms、4.2Arms;APS-7100E最大额定输出1000VA、310Vrms、8.4Arms。APS-7000E系列包含6种测量和测试功能(Vrms, Irms, F, Ipk, W, PF),具有类似AC功率计的用户界面。该系列通过增强小电流测量分辨率,尤其适合LED生产和备用模式功率损耗测试。为了满足消费电子中电源电压波动的测试标准,APS-7000E系列不仅提供了一个稳定的AC电源,其特殊的测试模式还可以处理特殊目的或异常的电压和频率。测试模式提供10组存储器,模拟功率中断、电压增强和压降。该系列可以生成电网功率瞬态波形,使用户能够判定在不利条件下的电子产品工作情况。





快速选型

型号 输出功率 输出频率 输出电压 最大电流
APS-7050E 500VA 45-500Hz 0-155Vrms/0-310Vrms 4.2A/2.1A
APS-7100E 1000VA 45-500Hz 0-155Vrms/0-310Vrms 8.4A/4.2A





详细规格
型号 APS-7050E APS-7100E
额定功率 500VA 1000VA
输出电压 0 ~ 310.0 Vrms 0 ~ 310.0 Vrms
输出频率 45.00 ~ 500.0 Hz 45.00 ~ 500.0 Hz
最大电流(r.m.s) 0 ~ 155 Vrms 4.2 A 8.4 A
0 ~ 310 Vrms 2.1 A 4.2 A
最大电流(peak) 0 ~ 155 Vrms 16.8 A 33.6 A
0 ~ 310 Vrms 8.4 A 16.8 A
总谐波失真(THD) ≤0.5% 在45 ~ 500Hz (电阻性负载)
峰值因数 ≥4
电压调节率 0.1% (%满刻度)
负载调节率 0.3% (%满刻度)
响应时间 < 100µS
设定值
电压 范围 155 Vrms / 310 Vrms / Auto
分辨率 0.01 V 在0.00 ~ 99.99 Vrms;   0.1 V 在100.0 ~ 310.0 Vrms
精度 ± (0.5%设定值 + 2位)
频率 范围 45 ~ 500 Hz
分辨率 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度 ± 0.02%设定值
测量
电压(r.m.s) 范围   0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms
分辨率 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms
精度 ± (0.5%读值 + 2位)
频率 范围 45 ~ 500 Hz
分辨率 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度 ± 0.1 Hz
电流(r.m.s) 范围 2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 17.5A
分辨率 0.01 mA, 0.1 mA, 0.001 A, 0.01 A
精度 ± (0.6%读值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%读值 + 5位) , 0.350 ~ 3.500 A / ± (0.5%读值 + 3位) , 3.500 ~ 17.50 A
电流(peak) 范围 0.0 ~ 70.0 A
分辨率 0.1 A
精度 ± (1%读值 + 1位)
功率(W) 分辨率 0.01 W, 0.1 W, 1 W
精度 ± (0.6%读值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%读值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%读值 + 2位) , 1000 ~ 9999 W
功率因数 范围 0.000~1.000
分辨率 0.001
精度 ± (2%读值 + 2位)
常规
预设数 10 (0~9数字键)
保护 OCP, OPP, OHP和Alarm
环境条件
工作温度 0 ~ +40 ℃
存储温度 -10 ~ +70 ℃
工作湿度  20 ~ 80% RH (无凝结)
存储湿度 小于80% RH(无凝结)
输入
输入电源 1ψ AC 115/230 Vac ±15%
尺寸
  430(W)×88(H)×400(D) mm; 约24Kg 430(W)×88(H)×560(D) mm; 约38Kg

点击下载


CD ROM(使用手册×1),

电源线(依区域),

电源接线柱保护盖,

GTL-123 测试线


选配:

GRA-423     APS-7000E 机架



APS-7050E  500 VA AC电源


APS-7100E  1000 VA AC电源

点击购买

折页
APS-7000E折页 _202203
2022-03-11
折页 APS-7000E折页 _202203 1.06M 下载
DatasheetEN
2019-10-14
DatasheetEN 0.10M 下载
使用手册
APS-7000E中文使用手册_202203
2022-03-11
使用手册 APS-7000E中文使用手册_202203 4.21M 下载
