固纬电子电力电子教学小课堂 | 第十三讲: PEK-870模块之推挽电路

发布日期:2022-07-29  点击次数: 3  作者:固纬电子

PTS-系列之PEK-800系列教学

PEK-870模块之推挽电路

写在前面的话

电力变换是电力学科必须掌握的基础知识,对于本科教学而言,纯理论教学极其枯燥乏味,无法充分调动学生的学习积极性。即使学生理论学习能力很强,但是传统的实验器材由于其抽象性,繁琐性令学生望而生畏。

打破本科教育架空实际生产,拒绝工科生理科化,使工科生重回轨道是未来本科教育乃至硕士教育的发展方向。固纬电子立足于电子设备行业40余年,在工业应用领域始终紧跟时代发展潮流,这离不开国家培养的栋梁之材。为了反哺国家教育,固纬电子推出了全新一代的PTS实训系统。本次以本科教育的PTS-800给老师与学生展现鲜活的理论实践化案例。

用 途

实验板采用推挽基本电路拓扑结构。通过调整输出电压和负载电阻(输出电流),观察PWM驱动信号占空比的变化,掌握推挽变换器的工作原理。需要用到的测试仪器:数字万用表;示波器+低压探头;可编程电子负载。

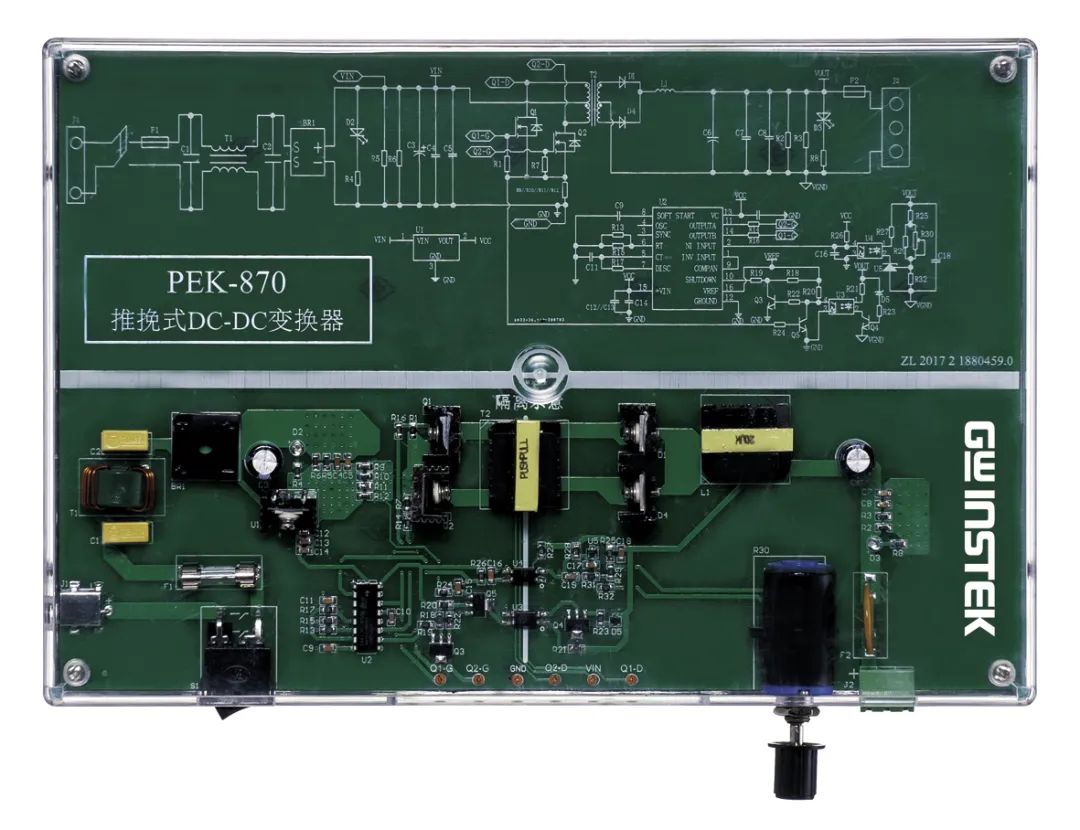

PEK-870

直流-直流推挽电路实验模组

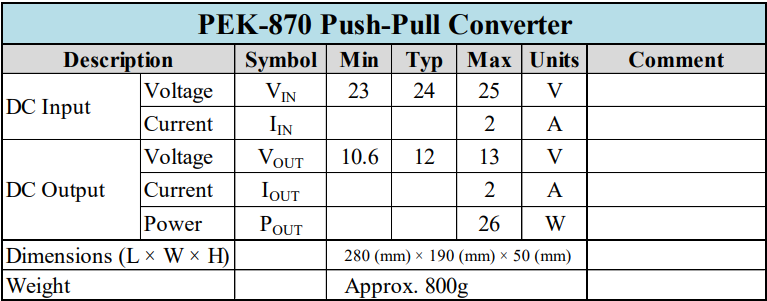

技术指标:

硬件组成:

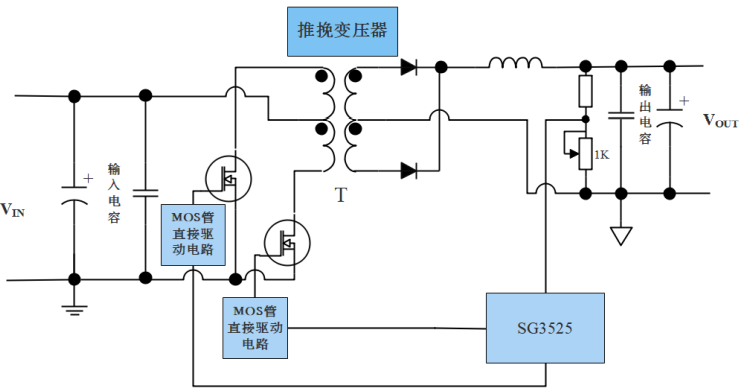

该实验板的硬件组成框图如下图所示。其中主要包括:输入滤波电容、控制芯片SG3525、N-MOSFET功率开关、整流二极管、储能电感、输出滤波电容。

实验操作:

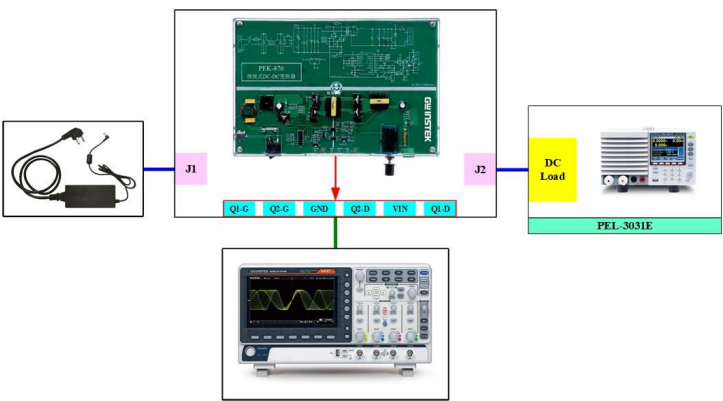

实验板、适配器、电子负载以及示波器之间的连接方法如图所示。电源适配器的插头与实验板的左侧插座J1连接,示波器表笔的地线连接测试端子“GND”,采集端连接“Q1-G”和“Q2-G”。

占空比最小:

输出端接电子负载,电子负载设定为CC MODE,电流值设为0.5A。将多圈电位器左旋至最小,用万用表测试并记录输出电压(或直接读取电子负载上之输出电压);将示波器差分探头夹在实验板的测试端子“Q1-G”和“GND”上,观察并记录PWM的占空比D。

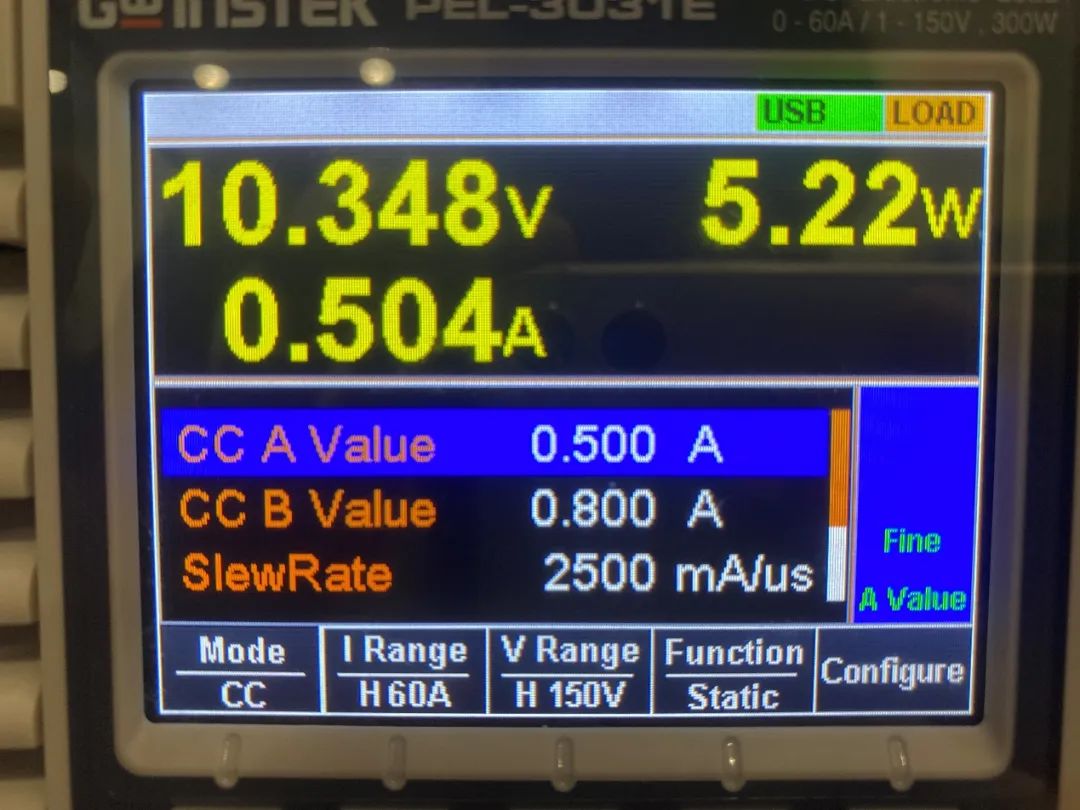

直流电子负载消耗功率与输出电压:

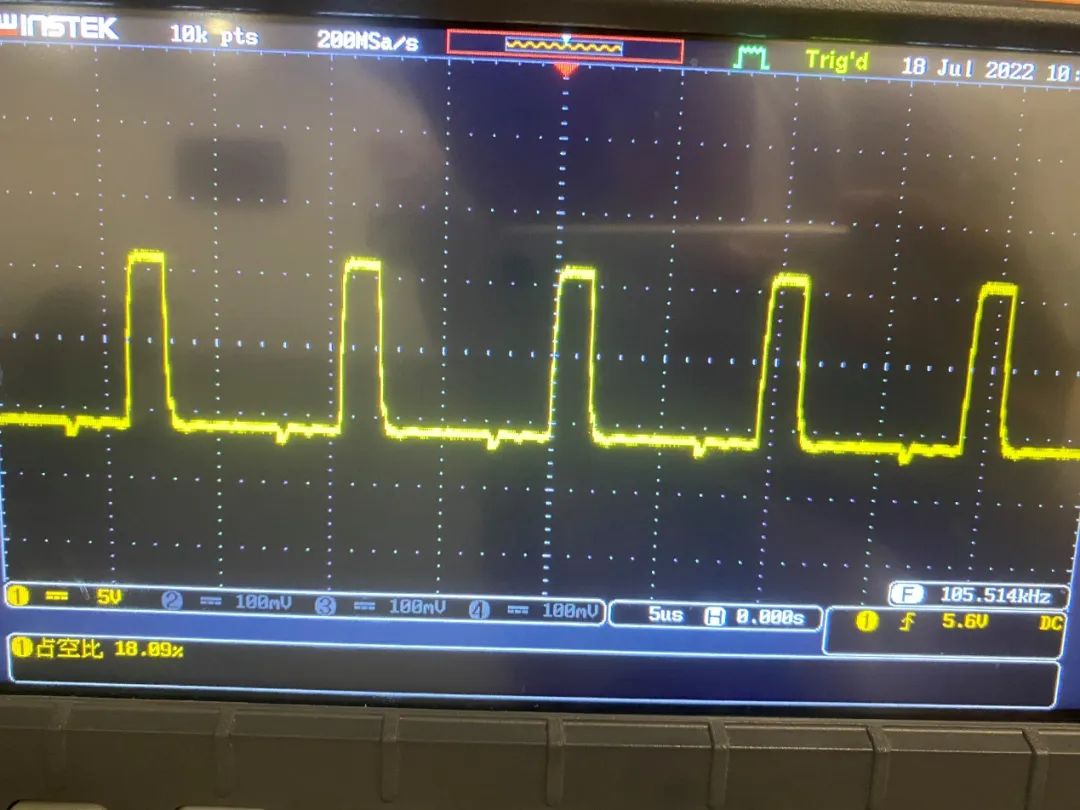

下图是测量开关管的控制信号:

占空比最大:

输出端接电子负载,电子负载设定为CC MODE,电流值设为0.5A。将多圈电位器旋至最大位置,用万用表测试并记录输出电压(或直接读取电子负载上之输出电压),用示波器观察并记录PWM的占空比D。

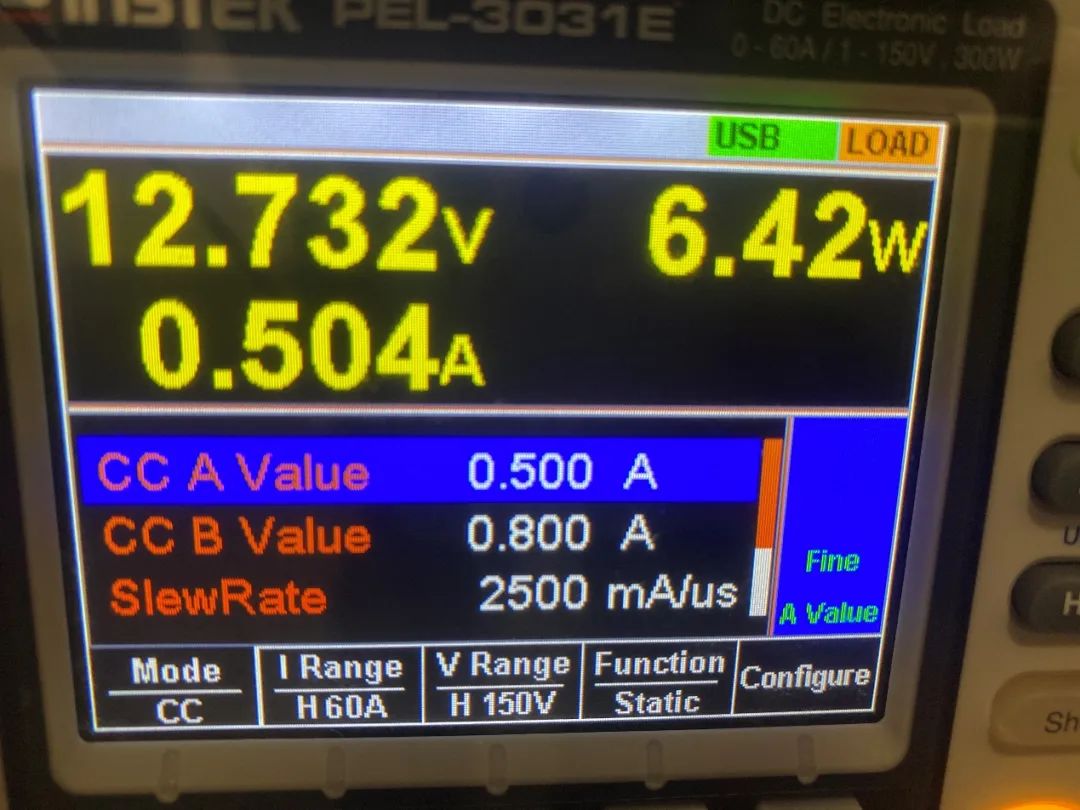

直流电子负载消耗功率与输出电压:

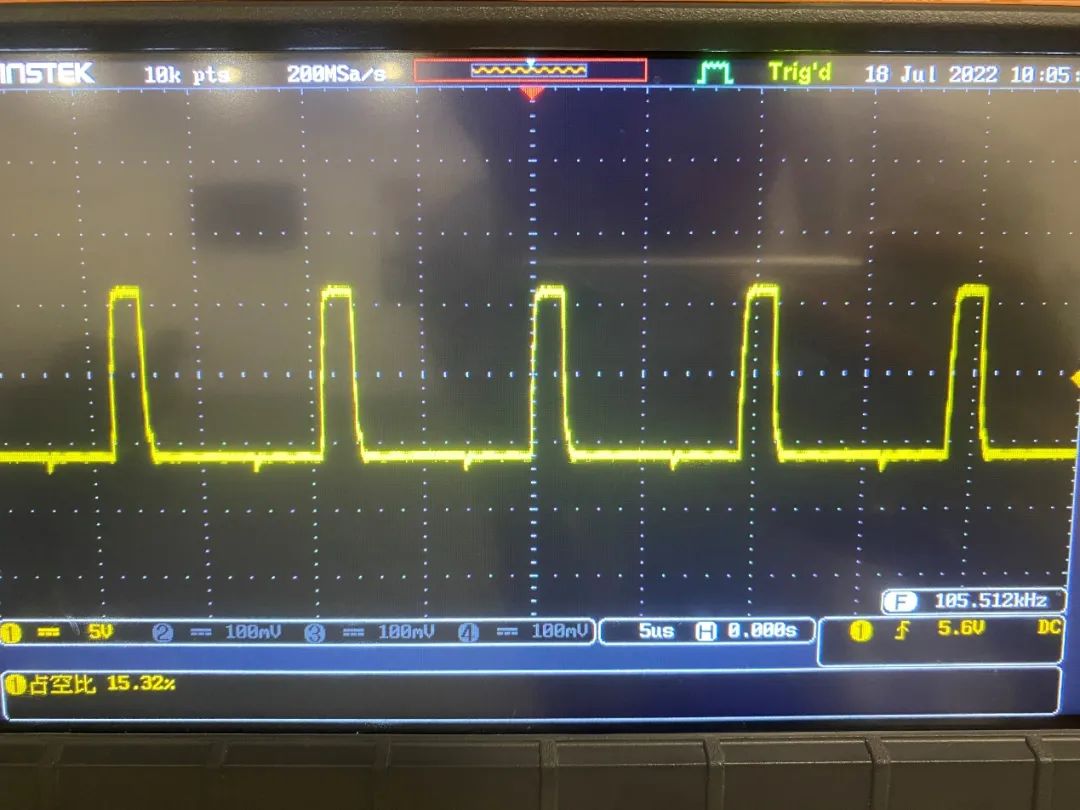

下图是测量的实际开关管的控制信号:

总 结:

PEK-870模块是固纬电子开启本科教学的常见推挽电路拓扑结构的展示环节,PWM的占空比越大,输出电压和电流就会越大。要稳定输出电压和电流,均是通过采样信号进行负反馈来调节PWM的占空比。为广大老师与学生开创全新的理论与实践相结合的教学模式,还请各位老师同学进行了解转发。
