GPE-X323A(GPE-1326A,GPE-2323A,GPE-3323A,GPE-4323A)
产品叙述 产品规格 配件 订购信息 下载
固纬电子推出 GPE-x323A 系列直流电源供应器，提供 GPE-1326A、2323A、3323A、4323A 四种机型，以适应不同测试需求。该系列在操作便利性与安全性方面进一步升级，使其更适合精密测试与长时间运行环境。
技术升级，更智能的操作体验：GPE-x323A 采用 Encoder Switch 取代传统 VR 旋钮，提升精度与耐用性，并新增过电压保护 (OVP) 设定，防止因电压过大或错误设定损害设备。
独立隔离输出，灵活应用：提供 1/2/3/4 独立隔离信道， 2信道以上的机种支持串联/并联追踪功能，可适应高压或大电流测试需求，减少通道间干扰，确保测试精度。
高分辨率，精准测试：量测分辨率提升至 10 mV / 1 mA，确保稳定输出，并支持 CC/CV 模式切换，满足不同测试环境需求，提升测试准确性。
安全保护，稳定可靠：内建 OVP、OCP、OTP 等多重保护机制，并具备面板锁定功能，避免误触操作，提高测试安全性与可靠性。
便利操作，提升使用效率：搭载 4.3 寸LCD 显示屏，清晰呈现测试数据，并提供模拟控制 On/Off 接口，让测试更高效、安全。
散热优化，确保长时间运行：改良散热设计，提升散热效率，降低过热风险，使设备在长时间测试环境中依然稳定运行。
适用多种测试场景 GPE-x323A 适合电子研发、质量检测、教学实验室及生产测试，凭借高精度与安全性，为测试提供稳定解决方案。
| CH1 | CH2 | CH3 | CH4 | Total Power | |
| GPE-1326A | 32 V / 6 A | 192 W | |||

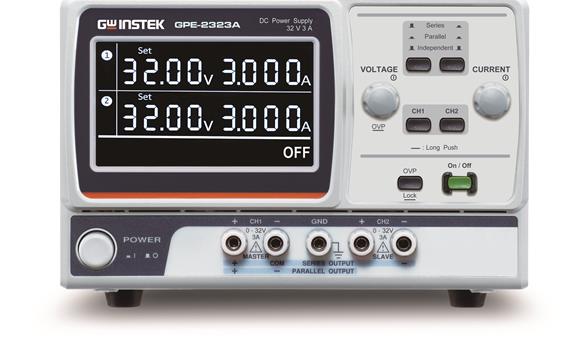

| GPE-2323A | 32 V / 3 A | 32 V / 3 A | 192 W | ||

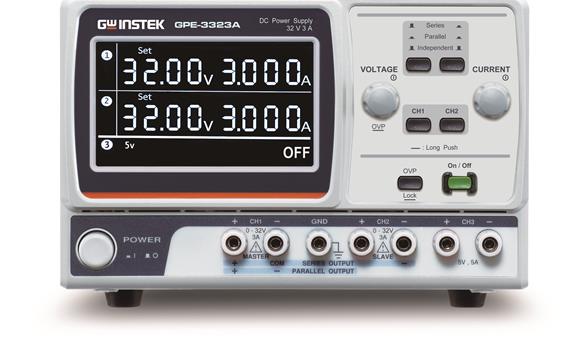

| GPE-3323A | 32 V / 3 A | 32 V / 3 A | 5 V / 5 A | 217 W | |

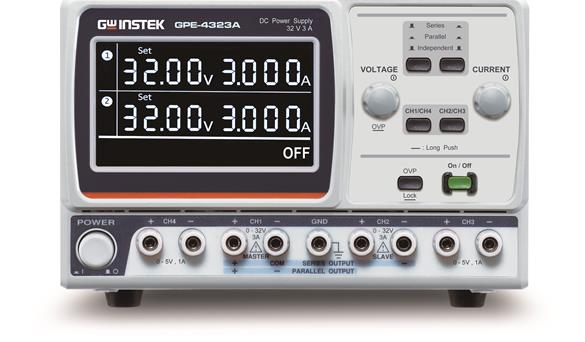

| GPE-4323A | 32 V / 3 A | 32 V / 3 A | 5 V / 1 A | 15 V / 1 A | 212 W |
| 规格 | |||||||||||||
| GPE-4323A | GPE-3323A | GPE-2323A | GPE-1326A | ||||||||||
| 额定输出 | |||||||||||||
| 总通道 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | CH1 | |||
| 输出电压 | 0 V to 32.00 V | 0 to 5.00 V | 0 to 15.00 V | 0 V to 32.00 V | 5.0 V, ± 5 % | 0 V to 32.00 V | 0 V to 32.00 V | ||||||
| 输出电流 | 0 A to 3.000 A | 0 A to 1.000 A | 0 A to 1.000 A | 0 A to 3.000 A | 5 A | 0 A to 3.000 A | 0 A to 6.000 A | ||||||
| 总功率 | 212 W | 217 W | 192 W | 192 W | |||||||||
| 定电压操作 | |||||||||||||
| 电源调整率 | ≤ 0.01 % + 3 mV | ≤ 0.01 % + 3 mV | ≤ 3 mV | ≤ 0.01 % + 3 mV | ≤ 0.01 % + 3 mV | ||||||||
| 负载调整率 | （额定电流≤3A） | ≦ 0.01 % + 3 mV | ≦ 0.01 % + 3 mV | ≤ 5 mV | ≦ 0.01 % + 3 mV | ≦ 0.01 % + 3 mV | |||||||
| （额定电流>3A） | ≦ 0.02 % + 5 mV | ≦ 0.02 % + 5 mV | ≦ 0.02 % + 5 mV | ≦ 0.02 % + 5 mV | |||||||||
| 涟波和噪声（5 Hz 至 1 MHz） | ≤ 1 mVrms | ||||||||||||
| 瞬态恢复时间 | ≤ 100 µs (50 % load change, minimum load 0.5 A) | ||||||||||||
| 设定范围 | 0 V to 32.00 V | 0 to 5.00 V | 0 to 15.00 V | 0 V to 32.00 V | 5.0 V Fixed | 0 V to 32.00 V | |||||||
| 温度系数 | ≤300 ppm/°C | ||||||||||||
| 定电流操作 | |||||||||||||
| 电源调整率 | ≤ 0.2 % + 3 mA | ||||||||||||
| 负载调整率 | ≤ 0.2 % + 3 mA | ||||||||||||
| 涟波和噪声 | ≤ 3 mArms | ||||||||||||
| 设定范围 | 0 A to 3.000 A | 0 A to 1.000 A | 0 A to 1.000 A | 0 A to 3.000 A | - | 0 A to 3.000 A | |||||||
| 分辨率*1 | |||||||||||||
| 电压 | 设定值 & 回读值 | 10 mV or 100 mV | 10 mV or 100 mV | - | 10 mV or 100 mV | 10 mV or 100 mV | |||||||
| 电流 | 设定值 & 回读值 | 1 mA / 10 mA | 1 mA / 10 mA | - | 1 mA / 10 mA | 2 mA / 10 mA | |||||||
| 追踪操作 (CH1/CH2) *2 | |||||||||||||
| 追踪串联电压/电流 | 0 V to 64.00 V / 0 A to 3.000 A | ||||||||||||
| 追踪并联电压/电流 | 0 V to 32.00 V / 0 A to 6.000 A | ||||||||||||
| 追踪误差 | ≤ 0.1 % + 10 mV of Master | ||||||||||||
| (No Load, with load add load regulation ≤ 100 mV) | |||||||||||||
| 并联调节变动率 | 电源 | Line: ≦ 0.01 % + 3 mV | |||||||||||
| 负载 | Load: ≦ 0.01 % + 3 mV(rating current ≦ 3 A); ≦ 0.02 % + 5 mV(rating current > 3 A) | ||||||||||||
| 串联调节变动率 | 电源 | Line: ≦ 0.01 % + 5 mV | |||||||||||
| 负载 | Load: ≦ 100 mV | ||||||||||||
| 涟波和噪声（5 Hz 至 1 MHz） | (Parallel) ≤ 1 mVrms, (Series) ≤ 2 mVrms | ||||||||||||
| 仪表 | |||||||||||||
| 满刻度 | 电压 / 电流 | 33.00 V / 3.200 A | 33.00 V / 3.200 A | 5.0 V Fixed | 33.00 V / 3.200 A | 33.00 V / 6.200 A | |||||||
| 设定分辨率 | 电压 & 电流 | 4 digits or 3 digits | 4 digits or 3 digits | - | 4 digits or 3 digits | 4 digits or 3 digits | |||||||
| 回读分辨率 | 电压 & 电流 | 4 digits or 3 digits | 4 digits or 3 digits | - | 4 digits or 3 digits | 4 digits or 3 digits | |||||||
| 设定精确度 | 电压 | 4位数 | ± (0.1 % + 30 mV) | ± (0.1 % + 30 mV) | - | ± (0.1 % + 30 mV) | ± (0.1 % + 30 mV) | ||||||
| 3位数 | ± (0.1 % + 200 mV) | ± (0.1 % + 200 mV) | - | ± (0.1 % + 200 mV) | ± (0.1 % + 200 mV) | ||||||||
| 电流 | 4位数 | ± (0.3 % + 6 mA) | ± (0.3 % + 6 mA) | - | ± (0.3 % + 6 mA) | ± (0.3 % + 10 mA) | |||||||
| 3位数 | ± (0.3 % + 20 mA) | ± (0.3 % + 20 mA) | - | ± (0.3 % + 20 mA) | ± (0.3 % + 20 mA) | ||||||||
| 读回精确度 | 电压 | 4位数 | ± (0.1 % + 30 mV) | ± (0.1 % + 30 mV) | - | ± (0.1 % + 30 mV) | ± (0.1 % + 30 mV) | ||||||
| 3位数 | ± (0.1 % + 200 mV) | ± (0.1 % + 200 mV) | - | ± (0.1 % + 200 mV) | ± (0.1 % + 200 mV) | ||||||||
| 电流 | 4位数 | ± (0.3 % + 6 mA) | ± (0.3 % + 6 mA) | - | ± (0.3 % + 6 mA) | ± (0.3 % + 10 mA) | |||||||
| 3位数 | ± (0.3 % + 20 mA) | ± (0.3 % + 20 mA) | - | ± (0.3 % + 20 mA) | ± (0.3 % + 20 mA) | ||||||||
| 保护 | |||||||||||||
| 过电压保护 | 电源模式 | OFF, ON (1 V to 36 V) |
OFF, ON (1 V to 6 V) |
OFF, ON (1 V to 16 V) |
OFF, ON (1 V to 36 V) |
5.5 V | OFF, ON (1 V to 36 V) |
OFF, ON (1 V to 36 V) |
|||||
| 设定精确度 | ± 1 V | - | ± 1 V | ||||||||||
| 分辨率 | 1 V | - | 1 V | ||||||||||
| 绝缘电阻 | Between chassis and terminal : 20 MΩ or above (DC 500V) | ||||||||||||
| Between chassis and DC power cord : 30 MΩ or above (DC 500V) | |||||||||||||
| 其他 | |||||||||||||
| 显示 | 4.3寸单色液晶显示屏；电压/电流各四位显示 | ||||||||||||

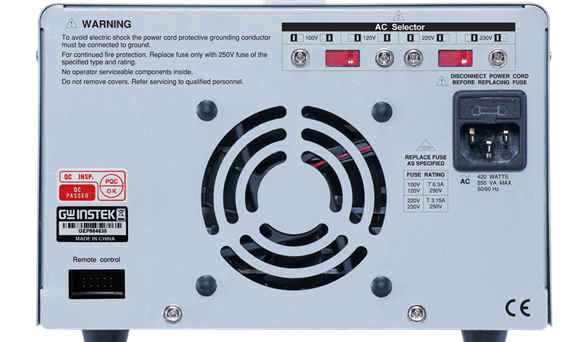

| 界面 | 远程 I/O，10 针端子 | ||||||||||||
| 工作环境 | 室内使用，海拔：≤2000公尺；环境温度：0℃至40℃/相对湿度：≤80%； | ||||||||||||
| 安装类别：II / 污染等级：2 | |||||||||||||
| 储存环境 | 温度：-10˚摄氏度至 70˚C、湿度：≤70% | ||||||||||||
| 电源输入 | AC 100 V / 120 V / 220 V ± 10 %，230 V + 10 %/-6 %，50 Hz 或 60 Hz | ||||||||||||
| 功耗 | 最大 550 伏安/420 瓦 | ||||||||||||
| 尺寸和重量 | 210 毫米 x 155 毫米 x 306 毫米，（宽 x 高 x 深），约 7 公斤 | ||||||||||||
| 批注： | |||||||||||||
| (*1) 电压≥10.00 V，分辨率为100 mV，电压<10.00 V，分辨率为10 mV。 | |||||||||||||
| (*2) 除 GPE-1326A 外，仅信道 1 和信道 2 可执行串联和并联功能。 | |||||||||||||
| 当 GPE 系列在 +20 °C 至 +30 °C 的温度下通电至少 30 分钟时，适用这些规格。 | |||||||||||||
配件：
| 电源线 x 1，测试线： | |||||
| GPE-4323A | 测试线 GTL-104A x 2，GTL-105A x 2 | ||||
| GPE-3323A | 测试线 GTL-104A x 3 | ||||
| GPE-2323A | 测试线 GTL-104A x 2 | ||||
| GPE-1326A | 测试线 GTL-104A x 1，GTL-105A x 1 | ||||
| 订购信息 | |||||||||||||
| GPE-4323A | 212 W四通道直流电源 | ||||||||||||
| GPE-3323A | 217 W 三通道直流电源 | ||||||||||||
| GPE-2323A | 192 W双通道直流电源 | ||||||||||||
| GPE-1326A | 192 W单通道直流电源 | ||||||||||||
