SPS-A系列 单通道开关直流电源

  • 采用数字旋钮，可精准调整数值

  • 具备Remote Sensing 功能

  • 提供2W/4W切换功能

  • 具备 OVP,OCP,OTP功能

  • 三组参数存储/调用，一组开机状态设定

  • 设定分辨率:10 mV/10 mA

  • 回读分辨率:1 mV/1 mA

  • 输出On/ff控制

  • 面板锁定功能(Lock)防止误操作

  • 具备控制I/O功能

  • 支持GRA-449-J/E机架安装

  • 采用2.4寸TFT液晶显示屏

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

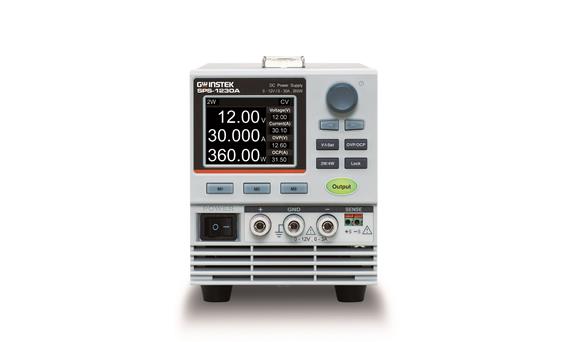

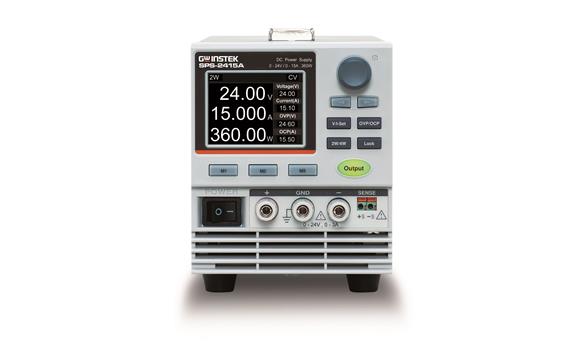

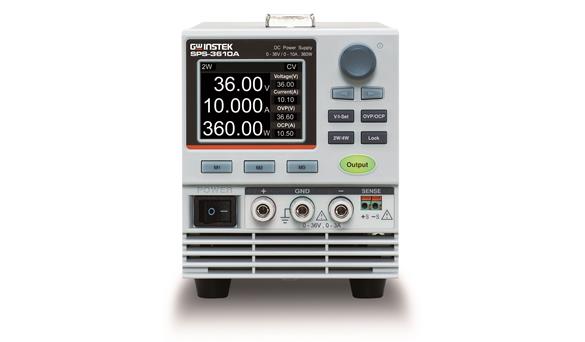

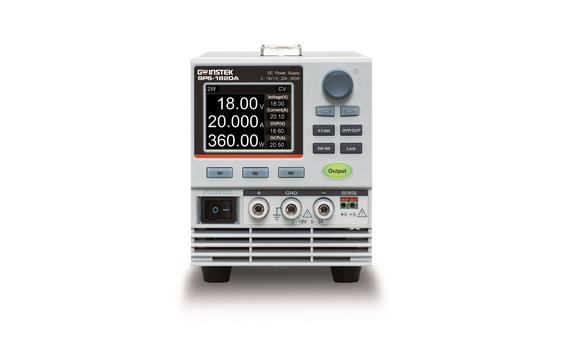

SPS-A系列为新一代开关直流电源，基于原有SPS系列基础上全面升级，提供五款机型:SPS-1230A,1820A,2415A,3610A,606A。全系列采用编码式数字旋钮与2.4寸TFTLCD彩色显示屏，操作更直观，控制精度更高。
为提升测量精度，SPS-A系列具备 Remote Sensing与2W/4W 测量切换，可有效补偿线路压降，确保负载端电压更精准。内建OVP、OCP、OTP等多重保护功能，异常情况下可及时响应，保障设备与待测物安全。
在操作便捷性方面，产品提供三组参数存储调用、开机默认设定、面板锁定等功能，并具备10mV/10mA设定分辨率与1mV/1mA回读分辨率，满足精密测试需求。SPS-A系列还支持GRA-449-J/E机架安装配件，并提供输出On/Off控制键，提升整体使用效率与操作安全性。
规格
　 SPS-1230A SPS-1820A SPS-2415A SPS-3610A SPS-606A
输出额定值
总通道数 1
电压 / 电流范围 0 V to 12 V / 0 A to 30 A 0 V to 18 V / 0 A to 20 A 0 V to 24 V / 0 A to 15 A 0 V to 36 V / 0 A to 10 A 0 V to 60 V / 0 A to 6 A
总功率 360 W
定电压工作模式
电源调整率 *1 ≤ 5 mV
负载调整率 *2 ≤ 5 mV
纹波&噪声 (5 Hz to 1 MHz) *3 ≤ 5 mVrms
最大Remote Sensing补偿电压 0.5 V
上升时间 *4 < 150 ms
下降时间 *5 < 150 ms ( > 10 % rating load)
恢复时间 *6 ≤ 500 µs  (50 % to 100% load change)
设定范围 0 V to 12.50 V 0 V to 18.50 V 0 V to 24.50 V 0 V to 36.50 V 0 V to 60.50 V
温度系数 ≤ 100 ppm/°C
定电流工作模式
电源调整率 *1 ≤ 3 mA
负载调整率 *7 ≤ 10 mA
纹波&噪声 ≤ 30 mArms ≤ 10 mArms ≤ 10 mArms ≤ 5 mArms ≤ 3 mArms
设定范围 0 A to 30.10 A  0 A to 20.10 A 0 A to 15.10 A 0 A to 10.10 A 0 A to 6.10 A
分辨率
电压 设定值 10 mV(≦ 36 V) ; 20 mV(> 36 V)
回读值 10 mV
电流 设定值 10 mA
回读值 2 mA 2 mA 1 mA 1 mA 1 mA
METER
满量程 设定值 12.50 V / 30.10 A 18.50 V / 20.10 A 24.50 V / 15.10 A 36.50 V / 10.10 A 60.50 V / 6.10 A
回读值 12.50 V / 30.100 A 18.50 V / 20.100 A 24.50 V / 15.100 A 36.50 V / 10.100 A 60.50 V / 6.100 A
编程分辨率 电压 / 电流 4 digits / 4 digits
回读分辨率 电压 / 电流 4 digits / 5 digits
设定精度 电压  ± (0.1 % of reading + 30 mV) (≦ 36V)  / ± (0.1 % of reading + 60 mV) (> 36V)
电流 ± (0.5 % of reading + 30 mA)
回读精度 电压 ± (0.1 % of reading + 30 mV) (≦ 36V)  / ± (0.1 % of reading + 60 mV) (> 36V)
电流 ± (0.5 % of reading + 30 mA)
保护
OVP 量程 5 % to 105 % of rate output voltage
设定精度 ± (1 % of setting + 0.5 V)
分辨率 0.1 V
OCP 量程 5 % to 105 % of rate output voltage
设定精度 ± (1 % of setting + 0.3 A)
分辨率 0.1 A
绝缘电阻 机壳与端子之间 : 20 MΩ or above (DC 500V)
机壳与直流电源线之间: 30 MΩ or above (DC 500V)
高级功能
状态信号输出 输出ON/OFF状态 输出开启时导通
CV 状态 CV 工作时导通
CC 状态 CC 工作时导通
ALM 状态 警报触发时导通
PWR ON 状态 电源开启时导通
通用技术规格
显示 2.4-inch TFT LCD
接口 Remote I/O
工作环境 室内使用,海拔: ≤ 2000 m; 环境温度: 0 °C to 40 °C / 相对湿度: ≤ 80 %; 安装类别: II  / 污染等级: 2
储存环境 温度: -10 ˚C to 70 ˚C, 湿度: ≤ 70 %
电源输入 AC 115 V/230 V ± 15 %, 50 Hz or 60 Hz
功耗 900 VA
尺寸 & 重量 107 mm x 124 mm x 363 mm (W x H x D), Approx. 3.6 kg
备注:
*1. 在输入电压 97 Vac～133Vac 或195 Vac～265Vac范围内，负载固定条件下。
*2. 从空载到满载，输入电压固定。在前端输出端子处测量。
*3. 测量频率带宽为 5 Hz至 1 MHz。
*4. 在额定阻性负载条件下，从额定输出电压的 10% 至 90%。
*5. 在额定阻性负载条件下，从额定输出电压的 90% 降至 10%。
*6. 当负载电流从额定输出电流的 50% 跃变至 100% 时，输出电压恢复至额定输出值的0.1% + 10 mV范围内所需的时间。
*7. 负载电压变化量等于额定单元电压，输入电压固定。



点击下载

点击下载

标配：电源线x1，装箱单x1，测试线GTL-105Ax1

选配：GTL-105A 测试线，U型转鳄鱼夹测试线，最大电流3A，长度1000mm
GTL-201A  接地线，香蕉头转香蕉头，欧式端子，长度200mm
GTL-203A  测试线，香蕉头转鳄鱼夹，欧式端子，最大电流3A，长度1000mm
GTL-204A  测试线，香蕉头转鳄鱼夹，欧式端子，最大电流10A，长度1000mm
GRA-441-J  机架安装套件(JIS)
GRA-441-E  机架安装套件(EIA)

Model

V / I

Total Power

SPS-1230A

12 V / 30 A

360 W

SPS-1820A

18 V / 20 A

SPS-2415A

24 V / 15 A

SPS-3610A

36 V / 10 A

SPS-606A

60 V / 6 A

点击购买

SPS-A折页
2026/5/8
2026-05-08
SPS-A折页 2026/5/8 1.28M 下载
SPS-A 中文说明书
2026/5/8
2026-05-08
SPS-A 中文说明书 2026/5/8 1.48M 下载
