3310G 系列 直流电子负载（75 W to 400 W / 800 W）

  • 5位之数字电压、电流以及功率表

  • 可同时显示电压值、电流值、瓦特值

  • 大型 LCD Display、可用飞梭旋钮或按键调整设定值

  • 不只CC、CR、CP mode具备并联操作功能，CV mode亦具备并联操作功能

  • 负载模块须安装于机框3302G〔单个插槽机框〕3302G/3305G机框提供NTC模拟测试功能（选购） 、3305G〔二个插槽机框〕或3300G〔四个插槽机框〕上，且机框上具有150组 储存/呼叫 记忆

  • 可设定开机状态值

  • 于短路测试时可设定短路时间

  • 电压极性显示可设成正值（“+”）或负值（“-”）

  • 具有同步并联执行的功能（SYNC. Load on）

  • 可选用接口：GPIB、RS232、USB、LAN

  • 支持太阳能板MPPT CC、CR、CV测试

  • 提供电池BMS保护板之保护功能测试

  • 9923负载电流波形生成器提供电池实际放电电流波形的模拟（选购）

  • 内置测试模式包括 Battery Discharge time， BMS， Fuse/Breaker Trip/Non-Trip， 短路模拟， OCP， OPP 等测试模式

  • Turbo mode（倍增模式），能够在

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

  • 每个3310G系列均有独立的控制及显示面板、定电流 / 定电阻 / 定电压 / 定功率 / 定电流+定电压 / 定功率+定电压 / 动态模式，配合3300G机框上的150组 储存/呼叫 记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、USB和GPIB等接口进行远程控制。
  • 独特的 Turbo 模式专为过载或保护测试而设计，包括 AC/DC 或 DC/DC 电源的过流保护 （OCP）、过功率保护 （OPP）、短路测试; 电池 BMS 保护的过充/过放和短路测试; 以及保险丝、断路器或PTC电流保护组件的熔断/不熔断测试。
  • 具备短路测试功能及设定短路时间，并可量测短路电压及电流。
  • 负载上的BMS、熔断器、OCP和OPP单键测试功能使测试更有效率。
  • 在定电流及定功率模式下，可做动态负载之模拟，其电流上升、下降斜率均为独立可调，另具有一外部输入任意波形之动态负载功能。
  • 短路测试时的SHORT_VH、SHORT_VL判断位准设定功能，还可测量短路电压和电流。
  • 可设定的吃载/停止吃载（LOAD ON/OFF）电压点及良/不良（GO/NG）的比较判断功能、电压极性显示可正可负及150组 储存/呼叫记忆，使得负载更适用于各种不同的应用。
  • 多达150组测试参数及状态的储存功能，让其可根据自动测试（ auto sequence）需求，随时将储存记忆调出来任意使用



应用



  • 电压/电流源测试
  • 交换式电源供应器瞬时响应
  • 定电压模式供限流测试及模拟电池
  • 电池放电容量
  • 锂电池BMS充放电保护
  • Fuse ， Breaker ， PTC规格测试
  • 太阳能板MPPT
  • 研发、品管
  • ATE系统
  • 生产测试

点击下载

点击下载

标准配件



3310G to 3316G, 3318G, 3319G/3319G-M 数量
电源线 1
红色大型香蕉插头 4 mm 1
黑色大型香蕉插头 4 mm 1
红色小型香蕉插头 2 mm 1
黑色小型香蕉插头 2 mm 1
大型Y型接头 4
小型Y型接头 2



3317G/3317G-M 数量
电源线 1
M6 外六角螺丝 L = 16 mm 2
螺帽 M6 2
M6 弹簧华司 2
镀金华司 2
正端（红） 编织线材 1
负端（黑） 编织线材 1
红色小型香蕉插头 2 mm 1
黑色小型香蕉插头 2 mm 1



选购配件



  • GPIB+RS232 接口
  • RS232 接口
  • GPIB 接口
  • USB 接口
  • LAN 接口
  • 遥控器 9933
  • NTC 选购功能：10 KΩ 模拟电阻（100 Ω to 500 KΩ）
  • NTC 选购功能：100 KΩ 模拟电阻（1 KΩ to 5 MΩ）
  • GPIB 电缆长度1米
  • GPIB 电缆长度2米
  • USB TYPE A to TYPE B 连接电缆线长度1.8米

Ordering information



  • 3300G 四个插槽机框
  • 3305G 二个插槽机框
  • 3302G 单个插槽机框



Normal mode*

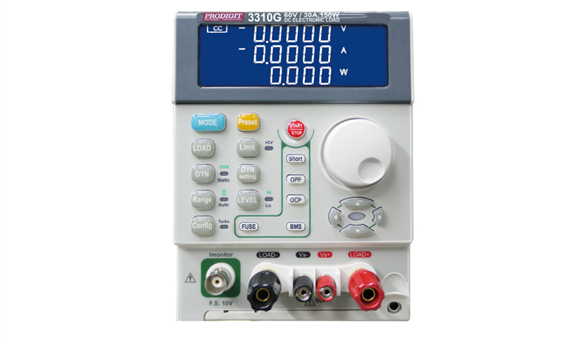

  • 3310G 直流电子负载模组（60 V， 30 A， 150 W）
  • 3311G 直流电子负载模组（60 V， 60 A， 300 W）
  • 3312G 直流电子负载模块（250 V， 12 A， 300 W）

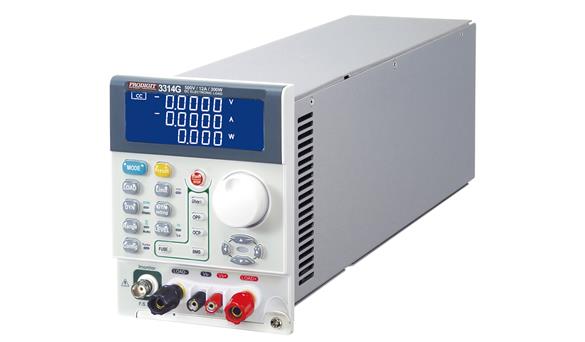

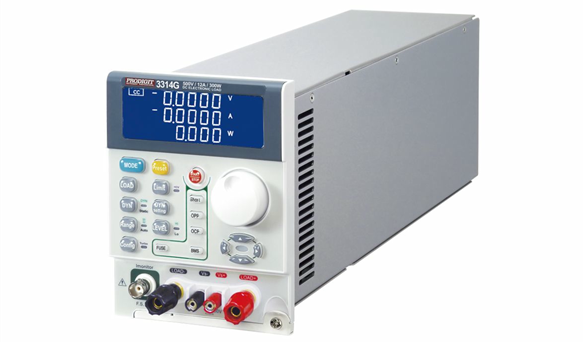

  • 3314G 直流电子负载模块（500 V， 12 A， 300 W）

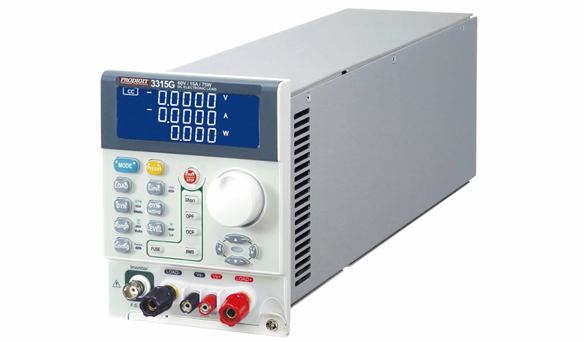

  • 3315G 直流电子负载模组（60 V， 15 A， 75 W）

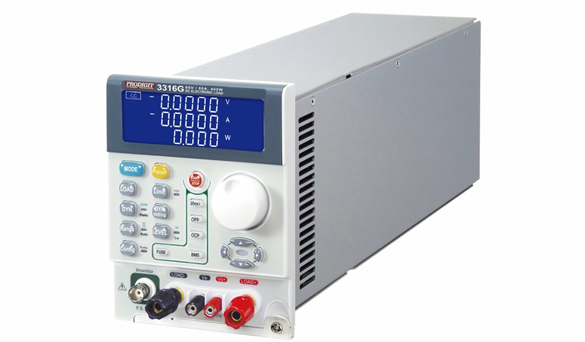

  • 3316G 直流电子负载模组（80 V， 80 A， 400 W）

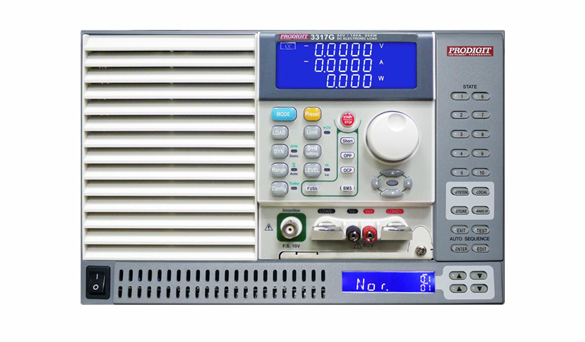

  • 3317G 直流电子负载模组（80 V， 160 A， 800 W）

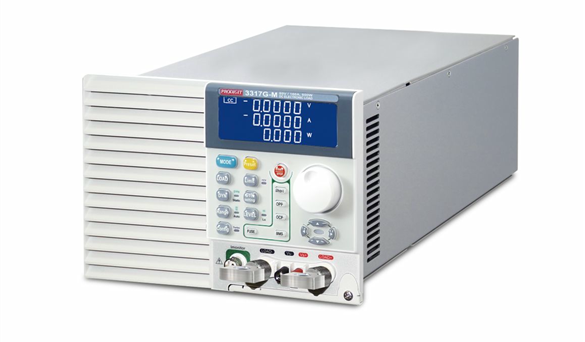

  • 3317G-M 直流电子负载模块（80 V， 160 A， 800 W）
  • 3318G 直流电子负载模块（500 V， 20 A， 400 W）
  • 3319G 直流电子负载模块（500 V， 40 A， 800 W）
  • 3319G-M 直流电子负载模块（500 V， 40 A， 800 W）





Turbo mode*



  • 3310G 直流电子负载模组（60 V， 30 A， 300 W）
  • 3311G 直流电子负载模组（60 V， 120 A， 600 W）
  • 3312G 直流电子负载模块（250 V， 24 A， 600 W）
  • 3314G 直流电子负载模块（500 V， 24 A， 600 W）
  • 3315G 直流电子负载模组（60 V， 30 A， 150 W）
  • 3316G 直流电子负载模组（80 V， 160 A， 800 W）
  • 3317G 直流电子负载模组（80 V， 320 A， 1600 W）
  • 3317G-M 直流电子负载模组（80 V， 320 A， 1600 W）
  • 3318G 直流电子负载模块（500 V， 40 A， 800 W）
  • 3319G 直流电子负载模块（500 V， 80 A， 1600 W）
  • 3319G-M 直流电子负载模块（500 V， 80 A， 1600 W）
